看一下这两个网络属性设置窗口。

时间:10-02 整理:3721RD 点击:

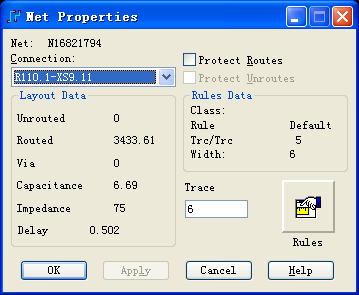

分别双击两个不同的PCB设计的走线,各自弹出属性窗口如上两图,为什么一个的Capacitance(电容),Impedance(阻抗),Delay(延时)有数据,而另一个却没有?在那里设置呢?请不吝赐教,谢谢!

帮你顶!

多層板的內層設為負片就有了

没错,果然如此。谢谢3楼的兄弟。但不知道为什么只有多层板且设置为负片的PCB设计,才有这些数据显示的,难道非平面层或二层板的走线就不用考虑这些数据吗?
