PADS Layout中埋盲孔的问题

时间:10-02 整理:3721RD 点击:

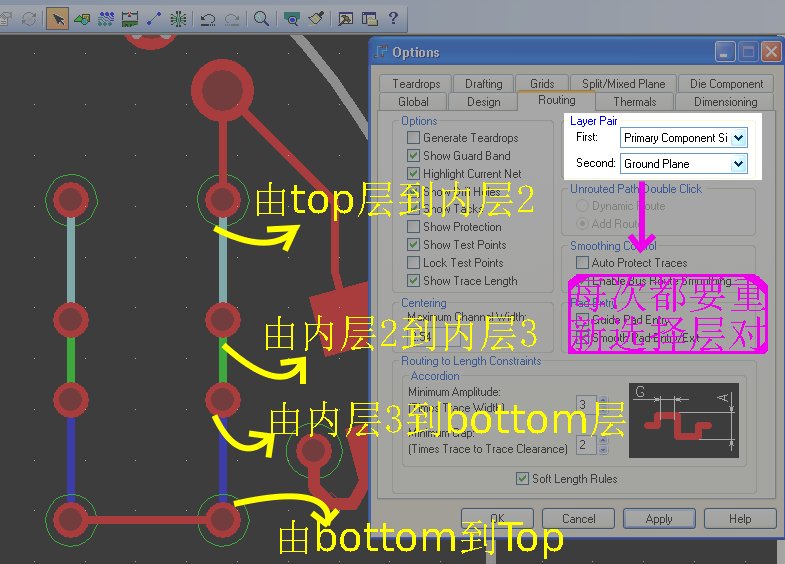

PADS Layout中埋盲孔的问题,先看图:




如上图,四层板,我的目的是看到用过孔在1-2,2-3,3-4这几个层之间切换。图中所示的倒是实现了这几个层间的切换。问题是:

1,我总要去设置一下层对,如图中右边所示。

2,我已经设置好了V12,V23,V24这些过孔分别用于1-2,2-3,3-4层的连通,这三类过孔的大小有很大差异,为的是看清效果,但是图中不管你这些,一律采用的标准的通孔。

注意:我已经在其他该设置的地方设置了启用V12,V23,V24。

谢谢!

自己顶一下!

帮你顶

这样的问题在论坛讨论过。在论坛找找。

去 www.camhome.cn 看看,那里可能帮你解决

多层板切换使用L加数字是最好的方法了,第二层想跳到第一层就l1, 跳到第三层就3

同意6楼
