Logic中可以这样画原理图？见附图

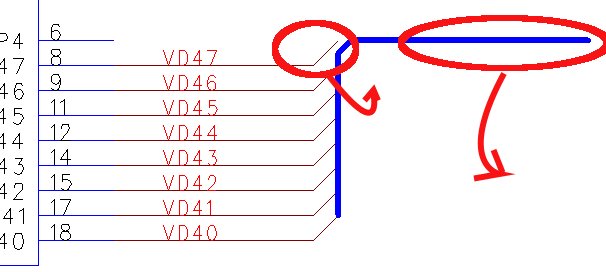

[求助]Logic中可以这样画原理图?见附图。其中红圈中有一个总线进出点没有连到总线上，另一个红圈中总线没有被命名。可以这样画原理图而电气连接是OK的?谢谢！

有网络号就可以

在Protel中，是不可以总线进出点脱离总线的吧，

不是

Protel中，是不可以总线进出点脱离总线的

它是通过NET完成电气连接的，那个总线基本上是为了好看。

我明白了。在Protel中，至少要给总线娶个名字，比如AD[0..31]

这里也应该娶个诸如AD[0：31]之类的吧。他没有取总线名字。

看来logic中跟Protel的SCH不一样。

总线名是有的，只不过没显示而已，logic只认网络，不认总线的，所以只要网络名一样，就是连在一起的。

谢谢！我再看看！
