一个器件，封装就需要开一个机械孔，该如何操作啊？

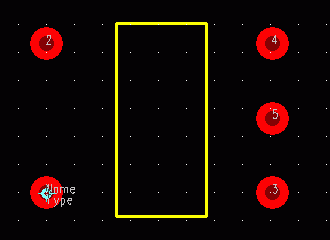

我需要沿下面的黄色方框开个方孔，该如何处理?

在开孔位置放一个大焊盘，内孔大小就是 你 需要方孔大小  根据你的要求镀锡或不镀锡

不明白LZ说开方孔的意思和目的,是要在板上挖空还是露铜上锡,如果在板上挖空在DRILL DRAWING层用2D线画外框就可以了;如果是要露铜就应该在SOLDER MASK层画实心的图形了.

不好意思,刚没看清楚,机械孔就在DRILL DRAWING层画就可以了！

我是这么做的，画了2D线，然后指定为keepout层

好像这样也可以的啊，下午给PCB厂打电话确认过了，说可以打开，有我要求的那个方孔（我发的光绘文件）！

就等板子回来了！

方孔是放放变压器用的，谢啦啊！

放置boardoutline cutout于所需区域，就可以达到要求
