一个原理图的疑问

时间:10-02 整理:3721RD 点击:

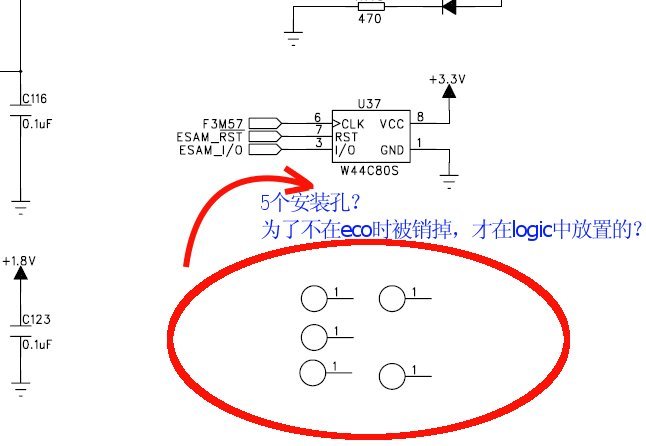

一个原理图的疑问,如图



可以做个元件放上去

好傻呀,这个都要在原理图上画上去吗?

只在PCB里面加上就行了呗。

把定位孔的part属性改为非eco registered part ,eco更改的话,也不会掉。

我觉得你没有仔细看懂我的那张图片。tdjfnwxf 领会了我的意思,他给你回话了。我的图片中说到的eco就是tdjfnwxf 的“一同步你做的定位孔就会完部没有了”的意思。

xfcy,也就是说,有两种办法:

1,像你说的“把定位孔的part属性改为非eco registered part ,eco更改的话,也不会掉”。

2,在Logic原理图中像图片中那样加入,就不会被ECO掉了。

对吗?谢谢!

同时谢谢2楼说的“可以做个元件放上去”。不过2楼说的有点歧义,你的本意应该是“可以像图中那样做个logic封装放到原理图中,然后再在PCB中把做的这个元件放上去”

自己顶!

我说的就那个意思。不用在原理图里画上去,在PCB里加上就行了,并且把定位孔的part属性改为非eco registered part ,随便你怎么同步,都不会掉!

谢谢!
