六层ARM板欣赏

时间:10-02 整理:3721RD 点击:

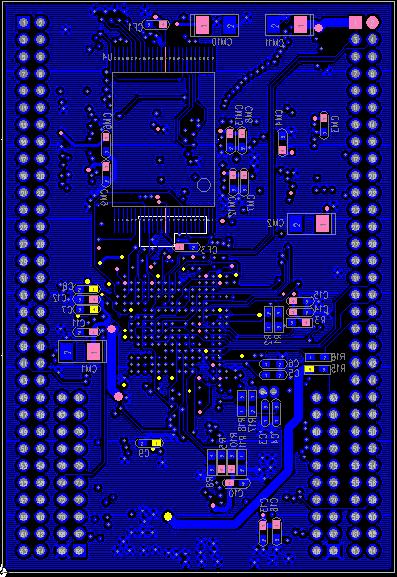

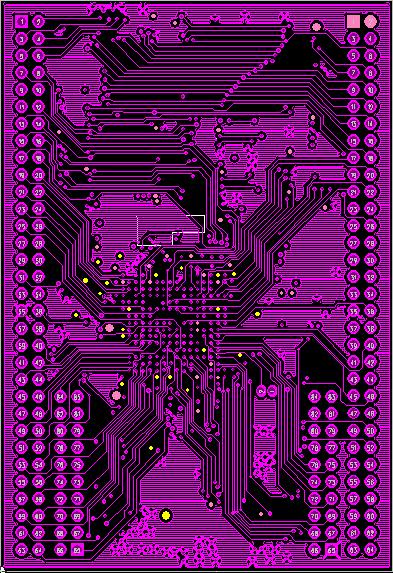

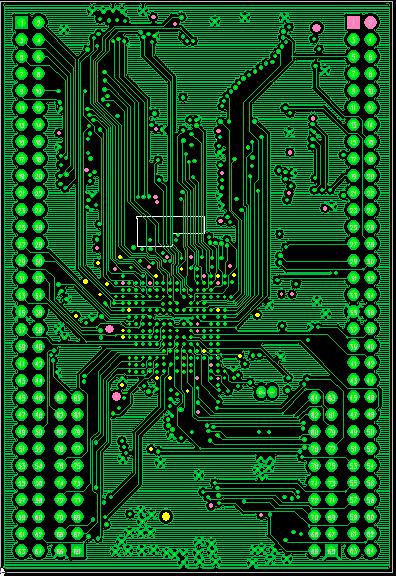

学了半年,新做的,不知道大家感觉如何

不错  羡慕中

厉害。

耶,谢谢楼上的来拍砖

电源都快要断了~

不错,我顶!

6楼说的对!

  你看看你的地层和电源层有没有过孔把你的管脚开路!

不错,顶一下!感谢小编!

不錯

看起来。好像是S3C2440。

有很多地方还要加强。

这个我也考虑过,不过好像电源那地方有40MIL的宽度我觉得足够了

10楼的可不可以指出来几点,谢谢啦

毕竟偶不是什么高手,接受意见

1 电源/地完整性是否合理?(电源有的地方是否考虑用线拉一下,或者直接用COPPER)

2 板子上面的孔你打的太密集了,可以疏散一点,这样对平面也好,信号也好

建议:板子布通很简单,关键是要考虑周全。(个人觉得)

谢谢,值得学习

电源快断了

有PCB原始文件或者GERBER文件吗

简单的6层板

 孔大pad也不小

不过在深圳这边没有300人以上的公司做不好

好象是4MIL的线宽间距

 我们公司也有客户做这样的板测试架要用0.55的弹簧才能撒的开针

  要是有这样的板没地方做可以联系我

    QQ371877995

谢谢各位,电源那个地方是没有处理好一点,18楼的这位师傅说的真的,是4mil的线宽间距,真是佩服,真是高人啊,小妹深感佩服,看来这半年来还是没学到家哦
