华人同胞们,请进来说说!

时间:10-02 整理:3721RD 点击:

图1:

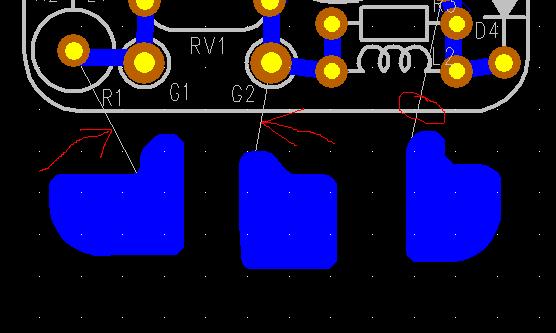

图2:



       急 急 急 !上面的俩图中,图1是怎么做才能达到图2的效果的,即图2中红笔标出了不同处是怎么来的?

初学懂的甚少,敬请赐教.....

多谢啦!

朋友,对于每一个同电位的走线铺上铜箔就可以由图1变成图2了.

铺铜

铺铜边框要自己画出弧形,还是画两矩形后它会自动绕过?

线距已经设好。

用Flood,还是Hatch?

哪个更好点呢?

还有就是怎么给铜箔选择网络哈?

急待指点啊

選铺铜的第三個就是COPPER。就可以了。最後直角在修弧

我已去试了好几次了

可就是不知道怎把铜箔和焊盘设为同个电位点

 如下图





设置网络,要对应,就OK,多试试就知道了,坛子有很多这种资料,

我是这样设置网络的,不知道对否。

G1的net是$$$8478。

选择铜箔->Ctrl+Q-> 在net中选择$$$8478。

可铜箔和G1就是没像7楼的图中连接起来。

真搞不懂怎么回事

怎么就没人说了呢

顶出高手来
