三角形焊盘

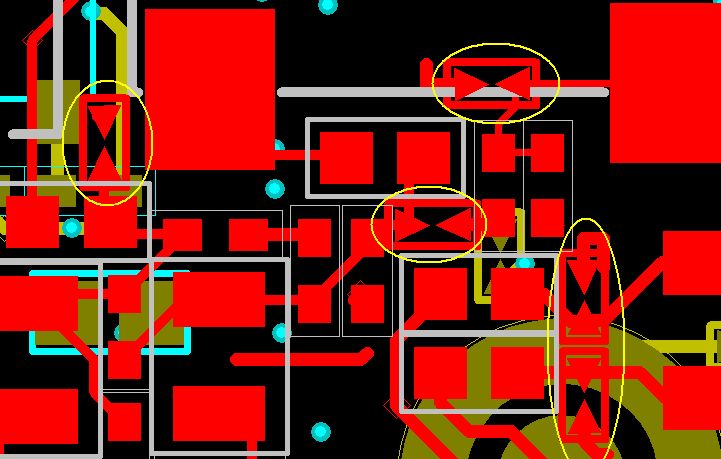

图中的几个三角形焊盘有何用处?

ESD器件啊，一般按键上用

此器件的封装设计有何特别要求?

不知你何意，指那个方面?这个esd器件对pcb厂家工艺要求比较高，一般产家做不出来标准的三角型，都会有个弧度，就看这个弧度的大小了

酷！请问楼上的，这种三角形焊盘放静电的原理是什么，它的另一端接到什么地方（地?）

它应该是与按键并联

我认为就是防止ESD的,当线路经过几V时,在三角形的尖处会产生电火花.就是对地放的

刚接触LAY手机，不懂，所以学习下。

谢谢楼上的几位高手。

对地放电用的ESD焊盘！

这样的设计，怎么确定连个三角形的尖端距离呢?

那只是丝印

利用尖端放电来释放高压，电话机里面一般都会在进线部分加一个防雷击

物理里面学的尖端放电原理,避雷针原理

小编的PCB文件那里找的?这个第一次听说这样防静电，长见识了

应该是丝印。顺便说下，布的不规则的说

高压放电还差不多，以前的彩电的视放板上有见过，但效果却不怎么样，就当画着好玩了

一般国产手机和水货手机用得多，这种esd放电实在是不能恭维，主要是不需要器件，所以不用考虑成本的问题，可以放很多（反正不花钱，画原理图的人经常这样无止境的添加），这样就把layout可害苦了，因为我们不管有没有器件我们都要联线
