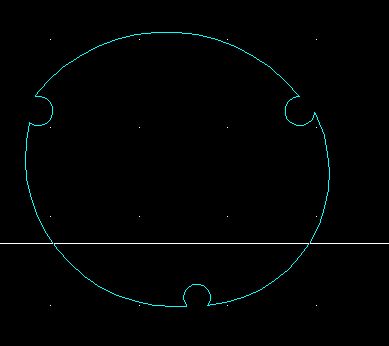

请问这种board outline 是怎么画出来的?

时间:10-02 整理:3721RD 点击:

急用,求方法

在线等

谢谢










请问这种board outline 是怎么画出来的?


pull arc

你画个给我看哈

在CAD中画好后导入PADS即可!

导入后是2D线阿,我要画board outline

2d line畫好后,用board line描,遇到弧形的用直線或斜線代替,大概是個等腰三角形和在三角上有個槽的樣子,用pull arc就好了。不會貼圖。不知道能不能理解

就是那个意思。

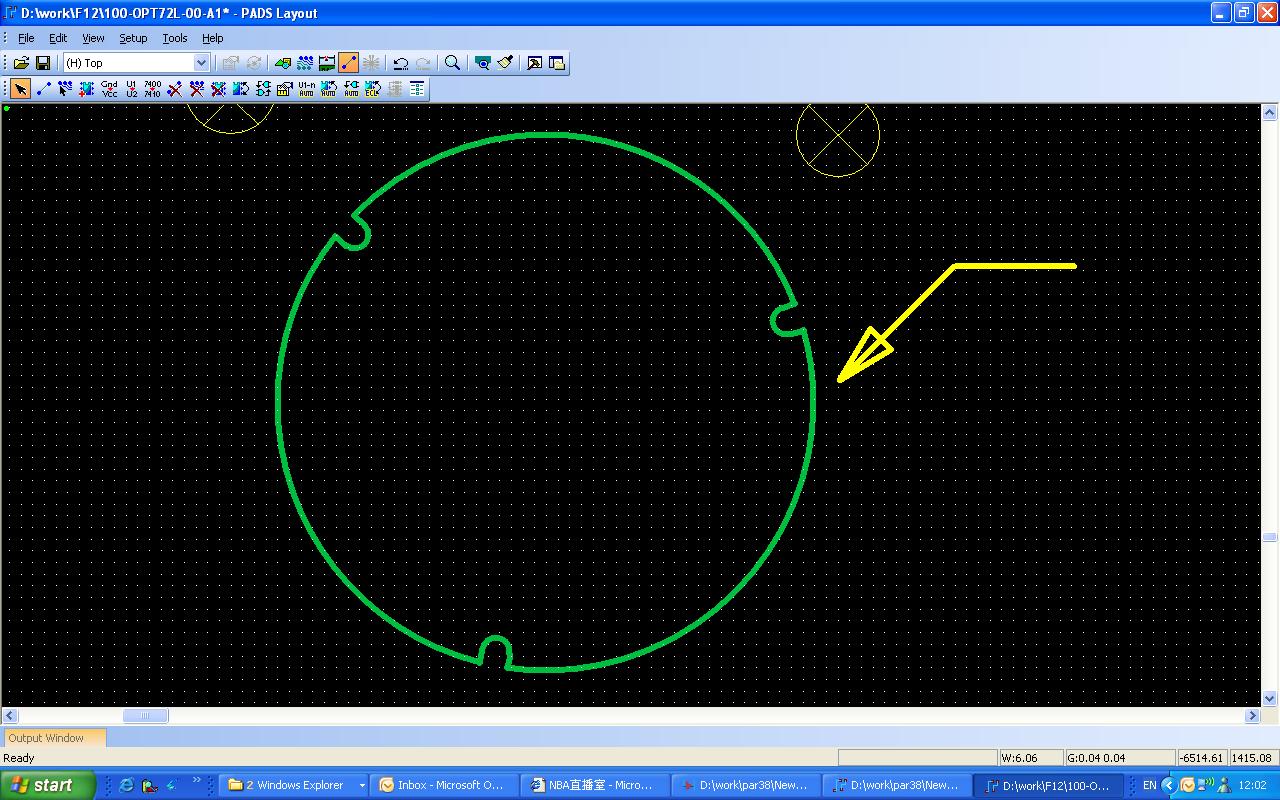

我是全部用斜线描的,丑死了!如图2

楼上的,怎么用弧线的?弧度不好控制,弧线的方向也不好控制

的?

samjie不会截图,我教你

台式机:print screen

笔记本:FN+SysRQ

手工在LAYOUT里画一个也可以啊(你用坐标去对),或者在CAD里面画好直接导过来也可以啊!

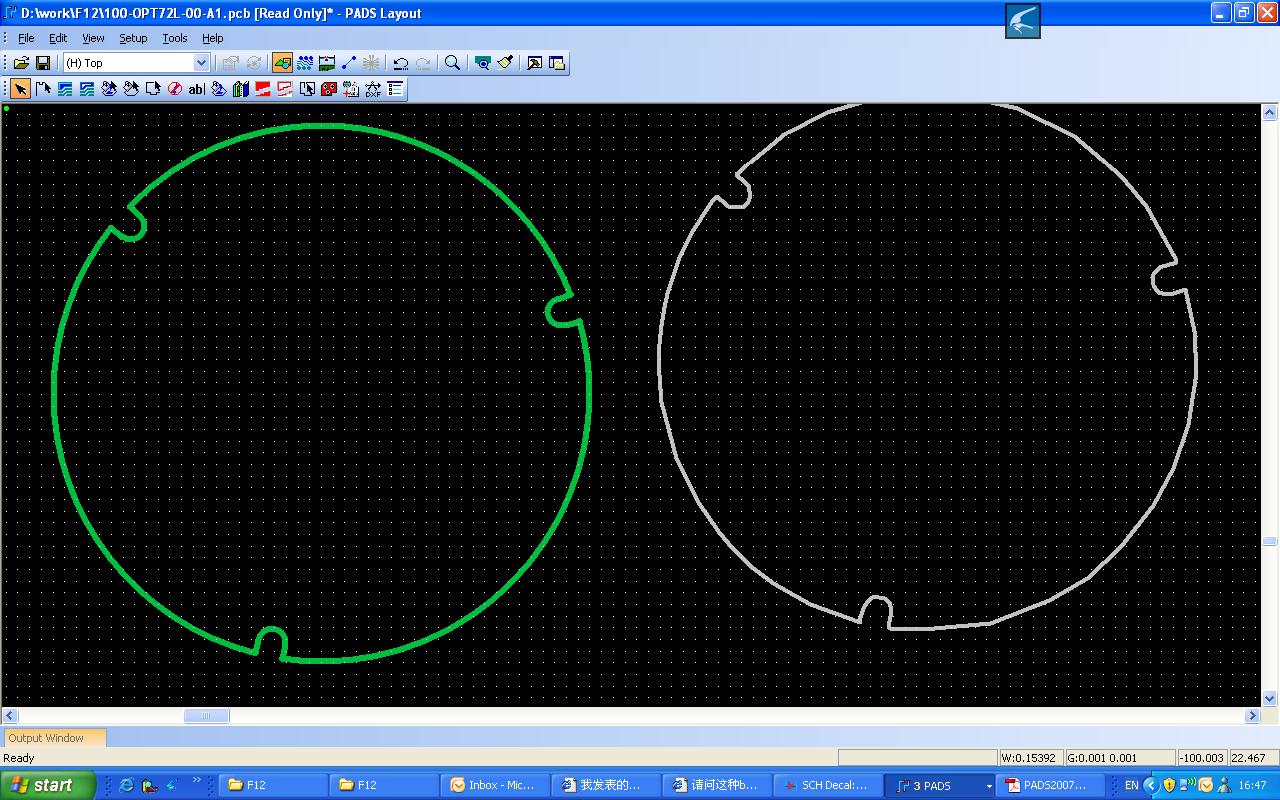

这种异型板框,我都是导入线段后,屏幕放大了用Ploygon一段一段描。

在AUTOCAD中將那些變成封閉的多段線(如果不會,問你們的結構工程師),再改入到PADS PCB中,就可能改成Board outline啦!
