做元件封装的问题

看看我做元件封装的过程

１，进入PCB decal editor

2,　用２d线画一方形，加４焊盘

３，save decal as "A"

4,弹出“would you like create new part type”,点确定

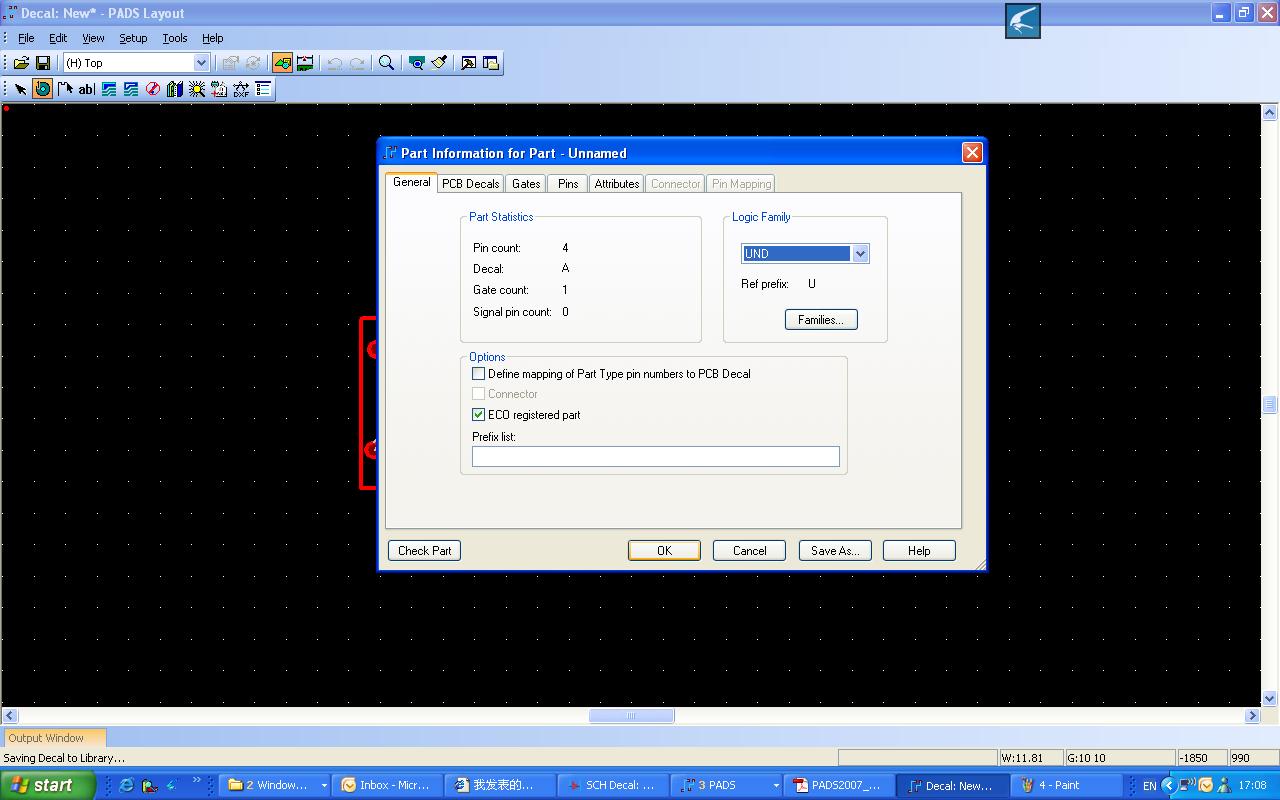

５，弹出如图１所显示画面，点确定

６，显示”Warning: No gate decals defined for gate A“，不管，叉掉，save part as "A".

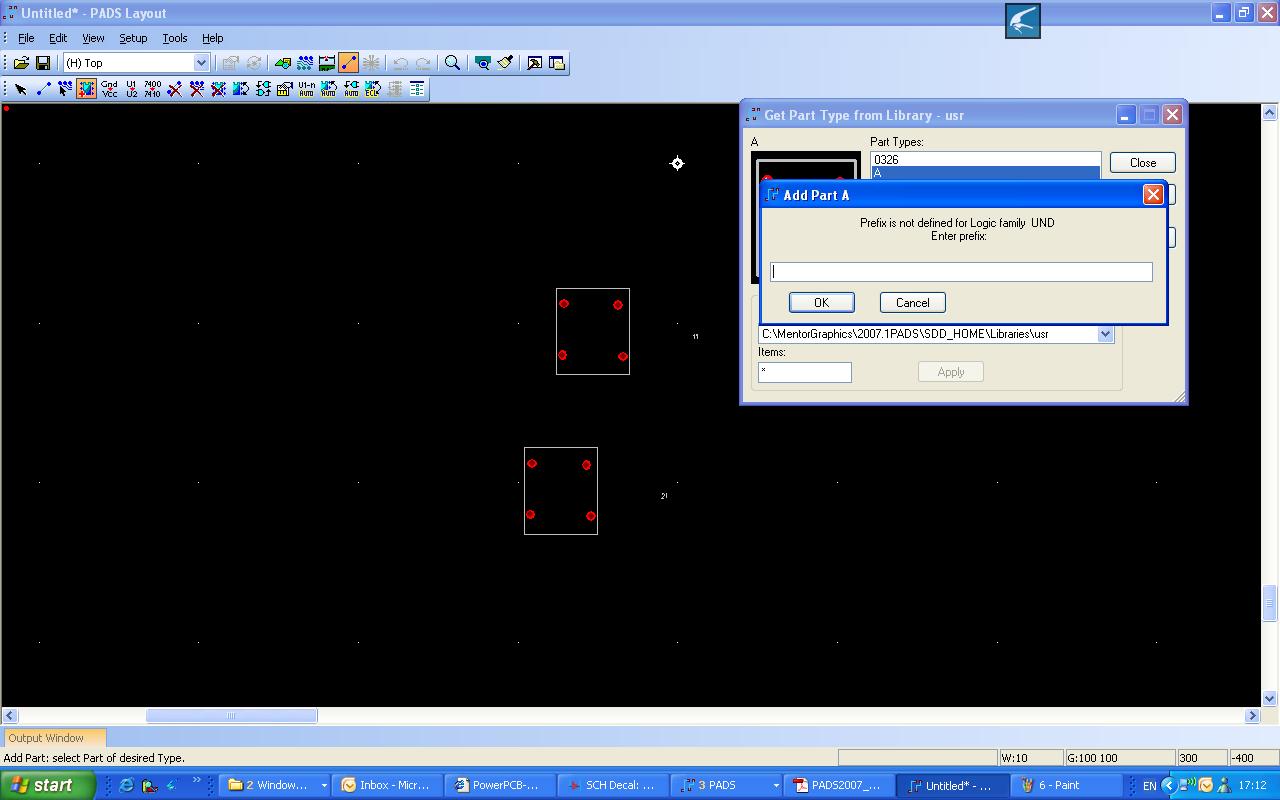

7,退出PCB decal editor，在pcb中，ECO,加这个封装，显示如图２，随便加个prefix"B"

然后可以用了

召唤高手出来BBBBBBBBBBBBBBBBBBBBB

我的哪一步需要修改?要怎么改?

谢谢

你要问什么?步骤都是对的啊！你加的B,是零件的REFERENCE DESIGNATOR,你输入的A是零件的PCB DECAL 和PART TYPE.

在图１里面不需要设置吗?

步驟對，定義一下family,

不定义“GATE”吗?每次都说“ERROR:no gates ...

KAN BU DAO

有没有哪位高手贴图出来，怎么做封装的?

点击保存后Y是要制定元件类型

N是不设它的类型

GATE 选择CAE封装后会定义

光定义一个封装没用，要定义他的CAE封装和PART TYPE
