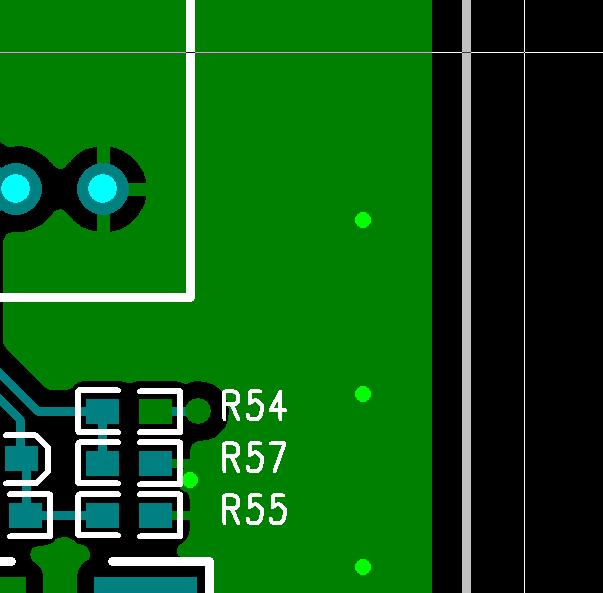

铺铜如何使通孔Pad与Via不一样？

找到方法了，在Rules中设置GND的Copper与Via的安全间距为0即可。

能不能具体点，如何找到那个菜单?

Setup->Design Rules->Net->选中GND->Clearance->把Copper和Via交叉的值设为0

没有GND的?

将通孔Pad设为椭圆，但参数还是圆形的参数，设为十字连接；VIA设为圆形设为实铺就得啦.

哈哈

真他妈的是牛人

支持，学习PowerPCB中！谢谢！

这样做的话,不知会不会使GND的COPPER和其他的网络的VIA间距为0,

一试没有,  不知是什么原因?

用二楼的方法只有在很简单的只有一个GND的情况下才可以吧,如果有两个以上的话,好像就有问题了,

不会的,因为,他只是对GND一个信号设置的

针对两个不同的情况,需要在两个地方修改下设置;

1)Set Preferencs/Thermals,选择Drilled Thermals,Pad Shape  (Round ,Square ,Rectangle ,Oval)

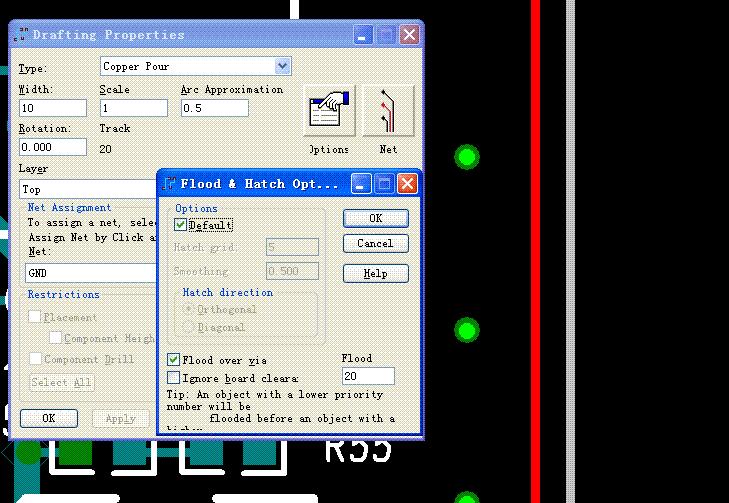

2)点击需要修改的SHAPE 边框,右键Query/Modify Drafting,Preferences,勾选flood over vias.

如果过孔是圆,方,矩,椭,就对应需要选择,相应过孔选择相应的焊盘形状

 thanks

果然是高手..我試了..這樣可以.

为什么　我找不到右键Query/Modify Drafting,Preferences,勾选flood over vias中的Ｑuery啊

10楼为正解！

8楼的方法也可以，但是会比较繁琐！

10楼为正解！

8楼的方法也可以，但是会比较繁琐！

针对两个不同的情况,需要在两个地方修改下设置;

1)Set Preferencs/Thermals,选择Drilled Thermals,Pad Shape  (Round ,Square ,Rectangle ,Oval)

2)点击需要修改的SHAPE 边框,右键Query/Modify Drafting,Preferences,勾选flood over vias.

如果过孔是圆,方,矩,椭,就对应需要选择,相应过孔选择相应的焊盘形状

15ok

牛哥

顶呀！

15楼正解,但只有PADS2005SP2以后版本再有那个选项

谢谢各位高手,我学懂了一个问题.

谢谢

铺铜的时候虽然修改边距的参数可以,我希望还是不要去改,很容易出问题的.在热焊盘中设置我认为比较好点.
