怎样在设计中让元件和实际物体显示成为一样大

时间:10-02 整理:3721RD 点击:
我说的是显示不是设计成为一样大,而是我们在设计中在屏幕中看到的元件封装怎么让人啊显示成为实际大小

这样做为什么

好像没什么办法吧

放大缩小比例由不得你吧

放大缩小由你自己呀

这样做当然是让我们能够更直观的检查理论和实际方面的一些,差距

沒辦法,一樣大的化你就看不清了

额,可是我能看到我做出板子的效果啊,直观的看清在现实中是否是我们感觉的大小

如果你是想检查元件的封装与实物是否一致,可以用1:1的比例打印出来跟实物比较啊

我教你一个笨的办法:

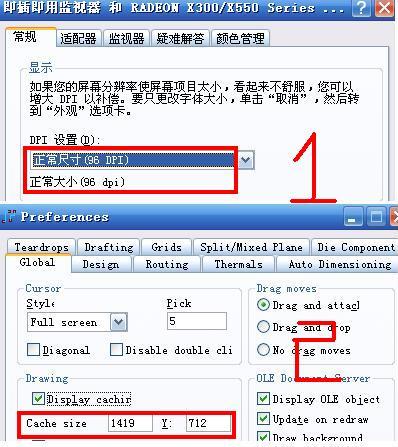

1。你首先确定你的屏幕分辨率见图1(96dpi)(桌面上右键-属性-设置-高级-)

2。确定你屏幕显示的区域图2(1419X712)(pp中的SETUP菜单下)

3。计算显示区域的尺寸(712/96=7.417;1419/96=14.781)

4。修改pcb外框尺寸为(7417X14781)。

5。按小键盘的7,量一下元件的大小是不是差不多

仅供参考,不是什么正道。玩一下而已(括号内的参数是我的电脑的参数,你的可能与我的不同)



谢谢,呵呵,其实用打印也可以不过我认为太麻烦了,

学习了  9楼的方法不错

就得打印出来

看着屏幕能看出p来啊

一般也是得打印出来,,9楼的方法也学习一下.呵呵

新手,学习了.
