PowerPCB下,如何将BOTTOM LAYER 的元器件及丝印导出(MIRROR),变成正面位置图呀?

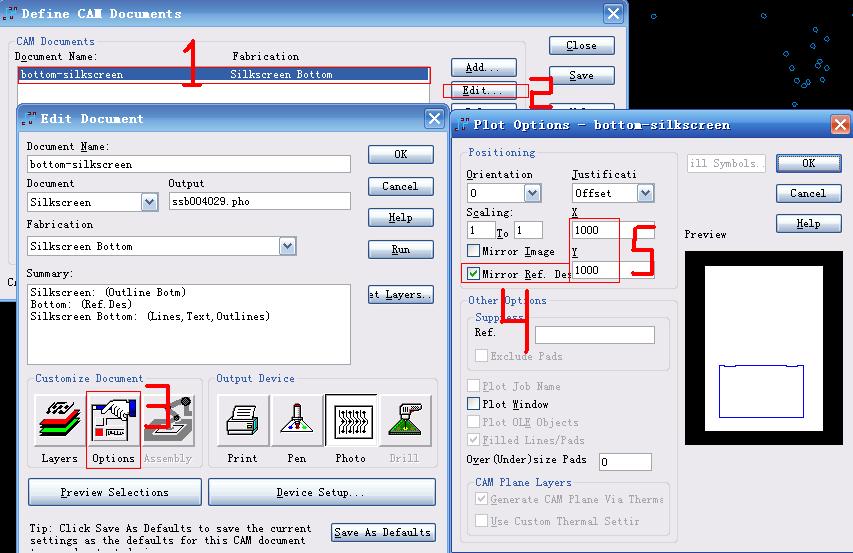

上图中的1、2、3步骤是在常规的设定，
4、是MIRROR REF.DES，其上边还有 MIRROR IMAGE，前一个只是对标号进行镜像；后一个是对全部的图面进行镜像（相当于把板反过来看）。一般选择MIRROR IMAGE，（我的图面中选择了另一个）。
5、是控制图面位置的
试一下吧
多谢仁兄详细解说,已经搞掂了.TKS！
学习了，谢谢
