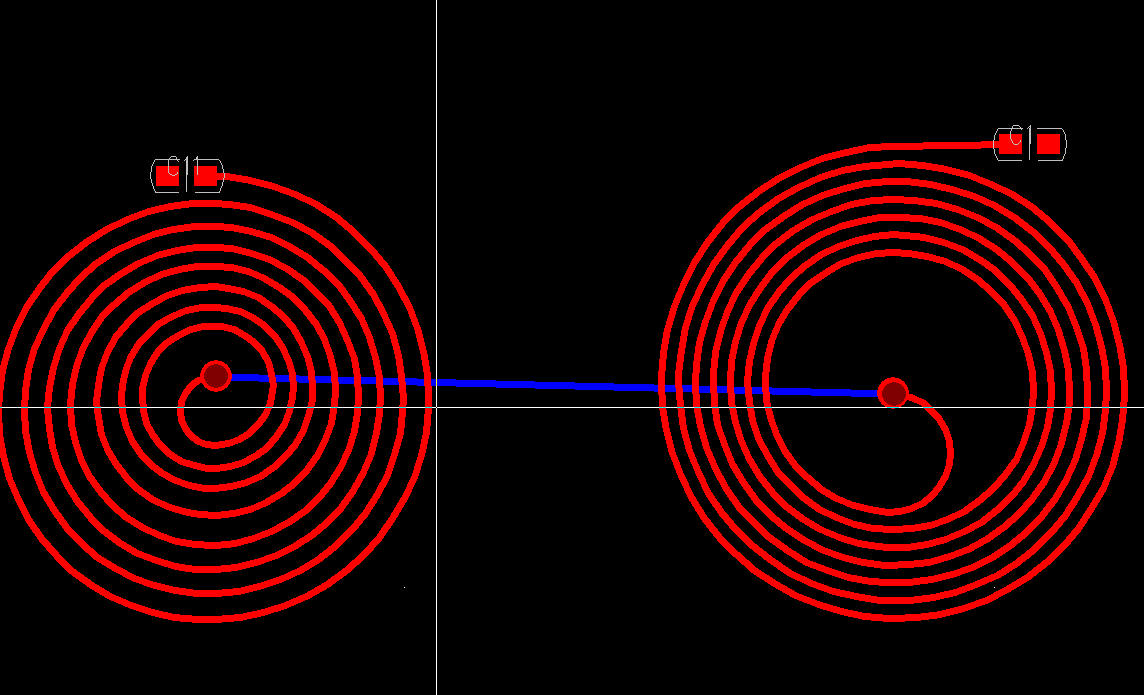

那个圈圈套圈圈的走线是怎画出来的？

那位高手清楚

帮忙做个教程啊

第一次见这样走线，也想知道怎么做的。

我也是头一回看到，不过想想法子应该可以画出来的

ms不太容易啊

你看图中的那圆圈

走的很规矩

安全间距估计都保持一样的

不知道怎画出来

知道的能做一个师范教程最好啊

大喊一声

PADS2005能做出来吗

能，我刚才试验好了 。走线的时候点右键add arc，就可以实现图上圆圈，但是效果不是很好。

第1次见，不知道这样走线除了控制长度还有其他什么作用吗?

这样做应该有很大的电感,不知是不是做电感用的

自己亲自画了一个
献丑了：）
在PADS Router里面走线的
xy方向步进设置成10mil
反复使用alt+a快捷键
画半圆然后停止 然后在按alt+a快捷键

目前是这样画的

有人说：“很多rf cad设计后直接能导入到autocad，修改后再导入到pcb工具”

也不知道是怎画的：0

用途不 大！

不过在7楼的指点下

还是又学会一了一些

至少类似的走线以后会走了

哈哈

看这板子也不是高频电路,不知有何用意,10楼的方法不错,我试了一下,在POWER PCB里也可以画出来.

布局与走线 永远讨论不完 呵呵

这种线起什么怎么用呀．．．第一次见走这样的线呀．．．

小电感。

hehe

高频电路 中的 微带电感   可能要用专门的抄板仪器

呵呵，有意思。

这种走线用的地方很多，现在最常用的地方就是平面电感和平面变压器的制造

电感,用于滤除高频噪音.
