请教个关于“design rules”的一个问题

时间:10-02 整理:3721RD 点击:
今天在布板时遇到这样个问题,一开始在“design rules”中 via 和 copper 的距离设置的是0.2mm, 后来想将其改小,但怎么也改不过来,重新敷铜也不行,请高手指点,谢谢!

怎么改的呢?

将 via 和 copper 的距离由0.2mm改为0.12mm,但是重新敷铜后via 和 copper 的距离还是0.2mm

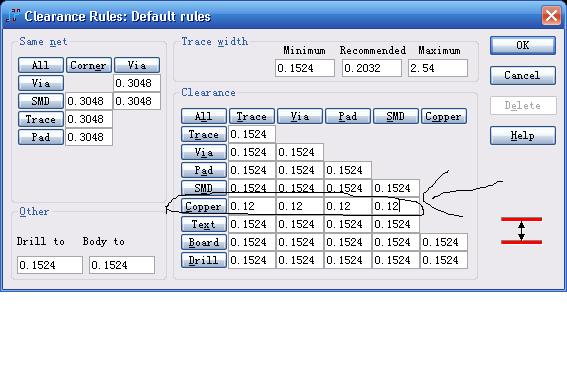

是这样吗?

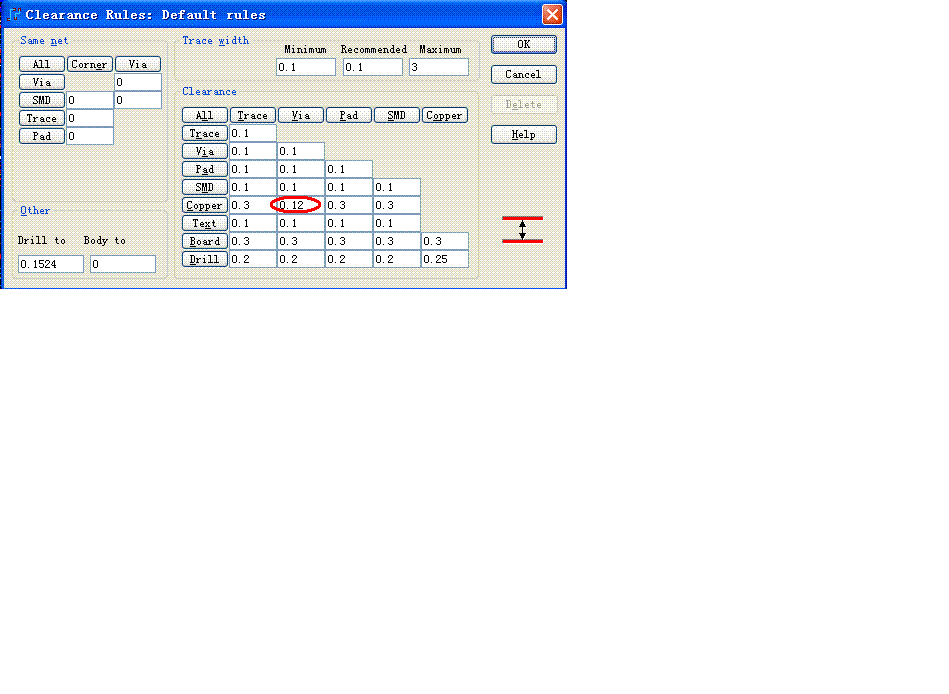

只改 COPPER 那行第二列,将他由原来的0.2改为0.12,谢谢!

干吗改的这么小呢?

因为有一个IC是BGA封装的,之间的过孔间距比较小,我想让过孔之间也能敷上铜,有和高见吗,谢谢!

那就对这个器件独立设置规则

器件的规则高于默认规则

对头
