powerpcb布线设置问题



在powerpcb中怎么在板子的正反面画线,怎么分别哦?

在我的pcb板子中,我设置了bottom层,结果我一画线就变成top层了 ,真是不知道怎么设置可布线的层,有那位知道.急救！

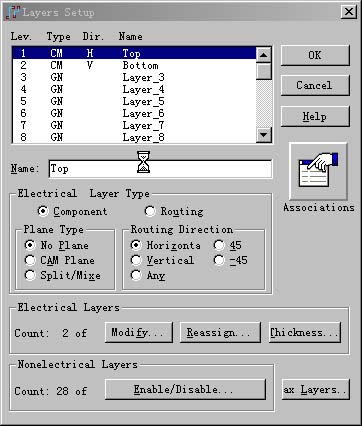

在这里设置啊

是啊

我也是在这里设置了

但是还是不行,设置的也是这么个样,还是不知道具体要在哪里设置?

还是不行

贴个图来，光说不明白

或者按F4换层 就可以了.

你布线的时候比如你想在底层走线，走线却在表层，你可以直接使用无模命令l2（二层板）

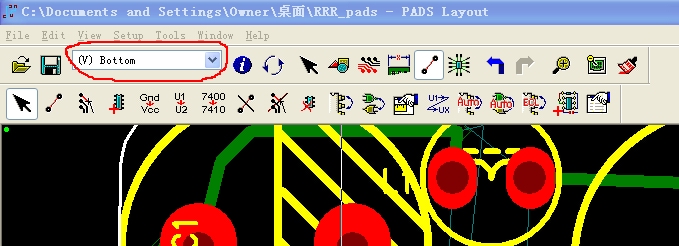

开始我画的时候,那个地方显示的是bottom

我一画线就变成top 了

好象底层不允许画线似的?

还是一样

我不会往上来贴图片

是不是你的焊盘有问题，你检查检查，中间和底层没有设置和表层一致，应该是这个问题

就是这个没有设置好，底层不能走线

如果你的元件是贴片的放在TOP层了,你要在BOTTOM层走线肯定是不可以的,最好把文件带上就知道你的问题在那里了.

POWER PCB系统般默认为双面板.不能在底层画线一般有以下几个问题:

1.层设置是否正确.

2.看看过孔设置里是否有过孔,分标准,微型两种.

3.检查布线规则里是否有添加了过孔到Routing layer

这是我的电路板

刚刚开始学，有很多不懂，请指教

快截键:F4---换层用的

我已经改好给你发过去了，待会贴图告诉你哪里错了

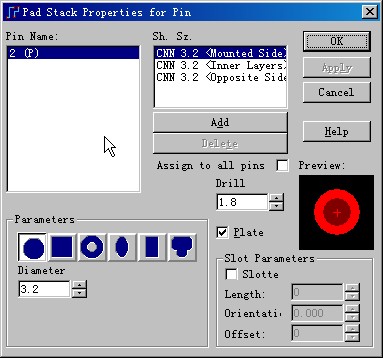

你把所有的焊盘inner layer和opposite side改成一致就可以正常走线了，再不明白我没有办法了，或则你下个pads2005sp2以上的版本看我给你改过的文件
