ORCAD传递分立器件Value值到PowerPCB的方法
借助PCBNavigator，ORCAD与PowerPCB实现了很好的同步操作，但遗憾的是器件的Value值不能传递到PowerPCB，给人的感觉是ORCAD不如Powerlogic。经本人的摸索，找到了一种非常简单的办法，可以实现此功能。
1. 填写ORCAD的封装，即Footprint，此处必须填PowerPCB库中的Decal，而不是Part。

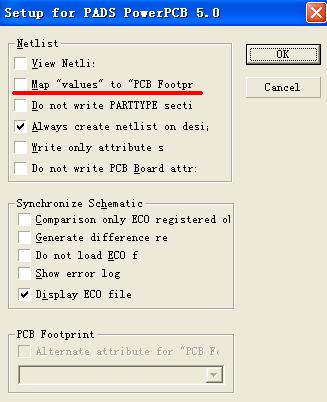

2. 在Orcad的Project Manager中启动PCBNavigator。在PCBNavigator中选择菜单PCB－Setup for PCB：
其中有一项：
Map “Values” to “PCB Footprint”
这一项一定不能勾选。

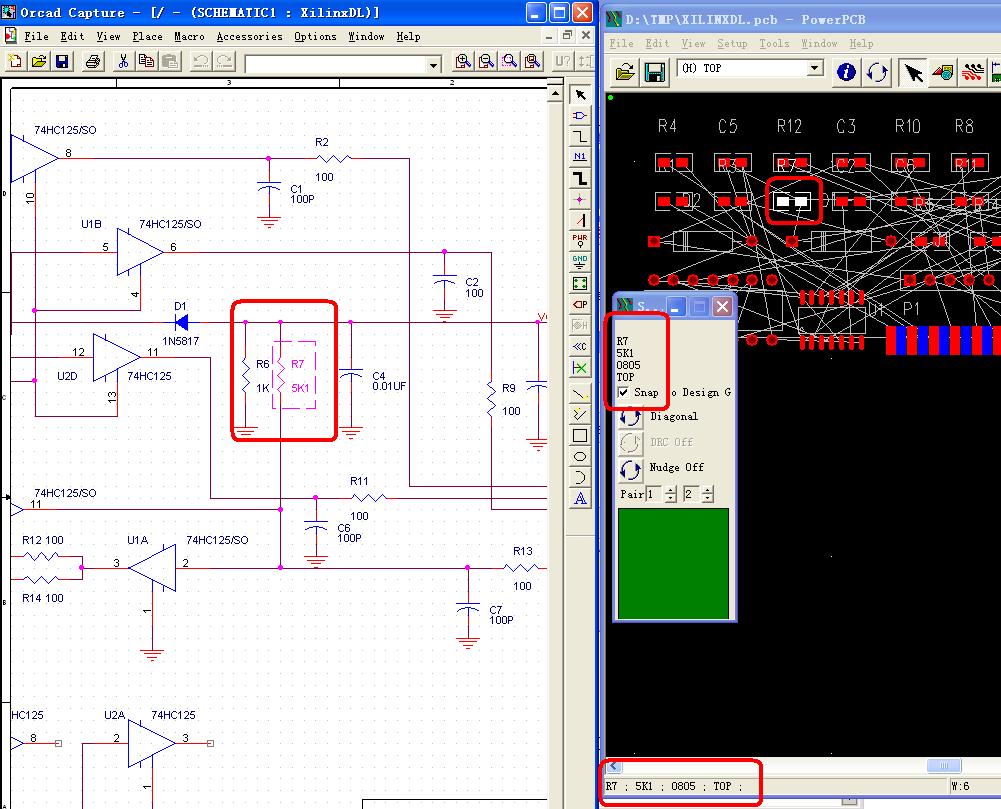

3. 按常规方法用菜单PCB－Send netlist to PADS。在PowerPCB中将器件打散，选择一个元件看看。奇迹出现了：器件编号、Value值、封装一个都不少。
Anyone could tell me ,Where to find the "CBnavigator" ? Thanks！
谢谢！
pcbnavigator在powerpcb 的安装文件里有
在Orcad的Project Manager中如何启动PCBNavigator?PCBNavigator在那?
安装完PCBNavigator后，在ORCAD的Accessory菜单里就有PCBNavigator一项。
我的是3。3的但PCB－Send netlist to PADS这个选项是灰色的不能用，我该怎么设置才会可以用?谢谢！
知道了，应该先运行ITC，
可是有出现了新问题，一个*DNS文件，在用ORCAD里导出NETLIST，再导入POWERPCB时是OK，用PCBNavigator通过你的方法则会出现如下错误：“*Format of *PARTDECAL* line is incorrect4.0.U 5.0.U 6.0.U ”（虽然两种网表是不同）
PCBNavigator限制比用ORCAD自己导出的要多，建议各位看官，比较利弊选择用。
PCBNavigator是ORCAD与PowerPCB最好的接口软件，使用起来就跟一家公司的软件一样方便。可能是你的版本太低，或者版本号不对应。配PowerPCB5.0要用PCBNavigator4.0或4.01版。遗憾的是目前还不支持最新的PADS2004SPAC1。
请教大侠： PADS2004SPAC1中POWERPCB 的版本是多少。
PADS Layout 2004 SPAC1 June 18 2004，Build 2004.170.1。
Laugu上的Spac1a版本号也是这个。
你首先要搞明白带器件标值的网表是什么样的。
当我执行菜单PCB－Send netlist to PADS会出现错误：PADS ASCII check failed due to file errors.谁能帮我解释一下，谢谢
哪里有PCBNavigator4.0 软件下载，我的PowerPCB安装文件里没有啊?
14楼能把文件发上来吗?或者发到我的邮箱。从错误提示不知道你的问题所在。
安装了Navigator4 是不是需要lisence，否则在orcad里启动总是提示lisence安装?无法启动。
能不能给我一份lisence，谢谢！
PCBNavigator跟ORCAD是否会存在版本匹配问题,我ORCAD是9.2版,但PCBNavigator是3.3版,安装后在ORCAD中找不到PCBNavigator这一项,该怎么办?谢谢！
3.3版PCBNavigator支持ORCAD9.2，安装时PCBNavigator通常会自动寻找ORCAD路径。如果不成功，可以人为复制PCBNavigator安装目录下PCBNavDLL\Capture\920\PCBNav.dll到ORCAD的安装目录下:ORCAD\Capture\Vendor。这样在Capture的Accessory里就会有PCBNav选项。
小编，我按您给的方法去掉了Map “Values” to “PCB Footprint”选项的勾选，但是还是无法传递正确的DECAL
report.txt提示如下
PART DIFFERENCES----------------OLD DESIGN NEW DESIGNRef-des Part-typeecal Ref-des Part-typeecalC1 CAP-CX10-B C1 100UF/16VR1 RES770-420X200 R1 1KR2 RES770-420X200 R2 1KC2 SMT-0603 C2 1000PFSW1 SW_SECMA-MC SW1 SWSW2 SW_SECMA-MC SW2 SWSW3 SW_SECMA-MC SW3 SWX1 TJC3-3 X1 CON3
eco2pcb.eco内容为
*PADS-ECO-V3.0-MILS**REMARK* old file: D:\EDADES~1\DSC-9600\FRONTP~2\ppcbnet.asc*REMARK* new file: D:\EDADES~1\DSC-9600\FRONTP~2\782-DSC96A-0500.asc*REMARK* created by ECOGEN (Version 6.1b) on 2004-9-7 9:58:53*CHGPART*C1 CAP-CX10-B 100UF/16VR1 RES770-420X200 1KR2 RES770-420X200 1KR3 RES770-420X200 1MR4 RES770-420X200 1KC2 SMT-0603 1000PFSW1 SW_SECMA-MC SWSW2 SW_SECMA-MC SWSW3 SW_SECMA-MC SWX1 TJC3-3 CON3
eco.err内容如下
** ECO In Report **
Tue Sep 07 09:58:53 2004
Input File : D:\EDADES~1\DSC-9600\FRONTP~2\eco2pcb.ecoCurrent Job : 782-DSC9600A-0500.pcb
Line 6 , Section *CHGPART*C1 CAP-CX10-B 100UF/16V* Failed to get 100UF/16V from library
Line 7 , Section *CHGPART*R1 RES770-420X200 1K* Failed to get 1K from library
Line 8 , Section *CHGPART*R2 RES770-420X200 1K* Failed to get 1K from library
Line 9 , Section *CHGPART*R3 RES770-420X200 1M* Failed to get 1M from library
Line 10 , Section *CHGPART*R4 RES770-420X200 1K* Failed to get 1K from library
Line 11 , Section *CHGPART*R5 RES770-420X200 1K* Failed to get 1K from library
Line 12 , Section *CHGPART*R6 RES770-420X200 1K* Failed to get 1K from library
Line 13 , Section *CHGPART*R7 RES770-420X200 1K* Failed to get 1K from library

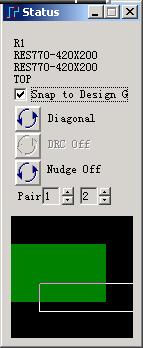

状态窗口的提示仍为
，没有将Value值传递给PCB。
ORCAD这样的设置没问题吧?请帮忙解决，谢谢。
