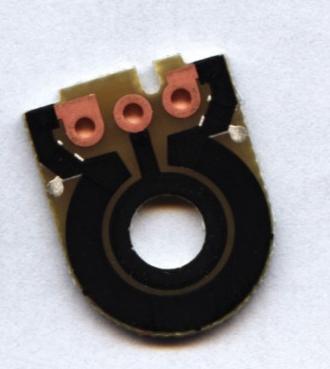

请问这样的小板子要怎么画？ 圆弧炭膜

请问一下，这样的一个很简单地的板子要怎么画?上面没有元器件，只有一段炭膜，然后就是一个接口了

采用netlist的方式，把内圆外弧形的部分作为一个元器件吗?不过这样的封装要怎么做啊?

如果不用这样的方式，直接画。那要以怎样的方式形成上面的图形呢?期望大虾指点。简单的画一下传上来看看最好了

用铜箔画

谢谢楼上的.我用copper--circle画一个圆，然后用copper out---circle挖开一个圆，就成了圆环。圆弧要怎么弄?继续挖开一个口子?我试了，好像没有办法combine阿。copper out只能一个吗?

以下是引用smile0在2005-12-9 14:26:35的发言：

谢谢楼上的.我用copper--circle画一个圆，然后用copper out---circle挖开一个圆，就成了圆环。圆弧要怎么弄?继续挖开一个口子?我试了，好像没有办法combine阿。copper out只能一个吗?

可用的。

另外也可以用填充的方式。

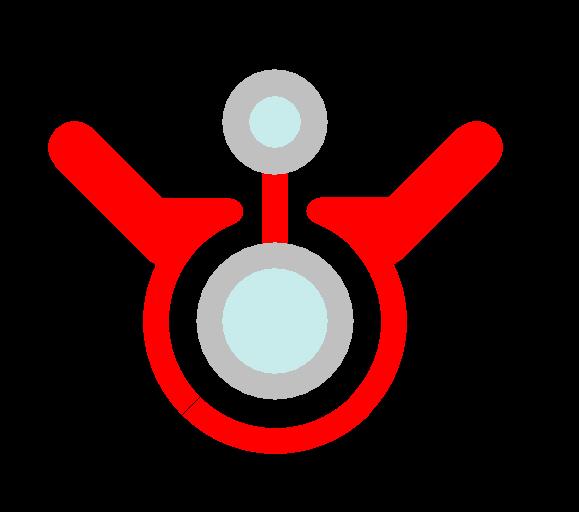

不知楼猪是不是要这种功能，如果是的话那容易办到

因为POWER有一个操作是，先中线段，然后右键，pull arc的功能

这么简单的就不要网络了吧?

你管它怎么弄的，只要画成一样的就可以了

电位器！
