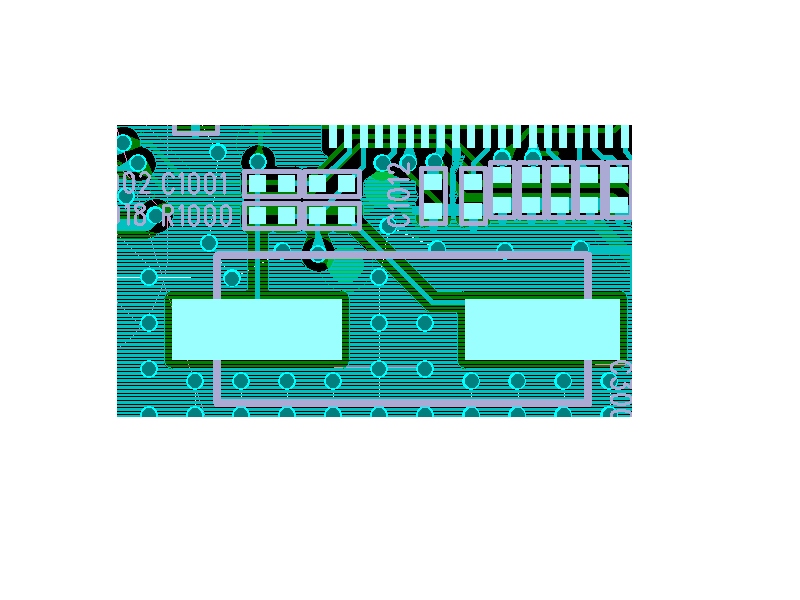

晶体的典型布局布线，欢迎大家交流讨论

我一般走成differential 的形式！

麻烦问以下，晶体旁边的那磨多过孔是用何方法打的?

地孔复制就可以了啊

高速板子晶振地下最好设置禁铺框，

这也叫典型?两条晶振的线都打了过孔，这种情况要尽量避免。典型的layout中两颗负载电容排与晶振平行，并在平行线上排成一条线。那样子的效果最好。

我觉得晶振接的两个电容不一定要与晶振平行，晶振的两个去耦电容应尽量与IC靠近，晶振包地，并保证晶振及去耦电容下面的地平面完整以获得最短的回流路径，达到较好的滤波和抗干扰效果

精点、。

第一种的晶振线上有孔，不太好。第二种就差了。

d  ok
