布线初步完成,请大家扔砖头~

时间:10-02 整理:3721RD 点击:

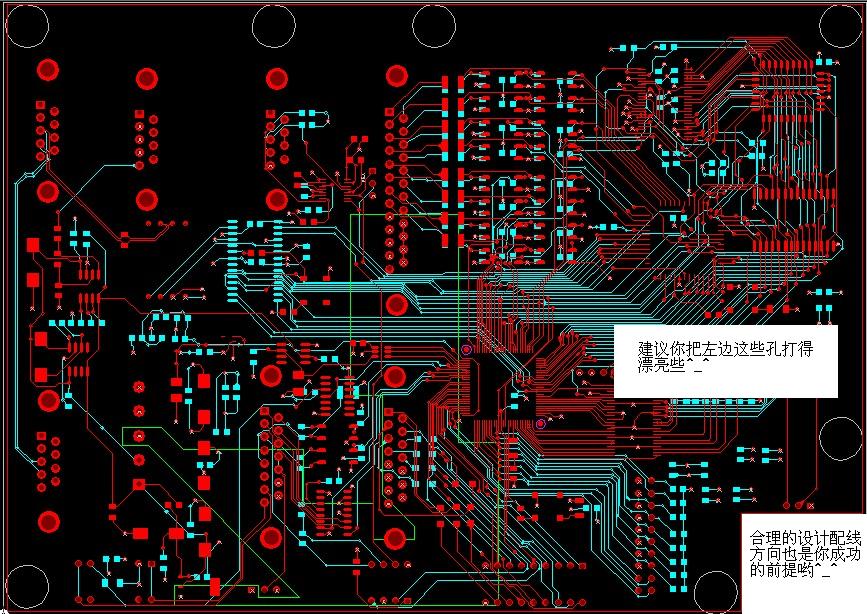

经过一个月的努力,布线初步完成了,这是四层板,红线是顶层,蓝线是底层,中间两层是GND和POWER层,请大家扔砖头啊,多提宝贵建议,多谢了.

兄弟,中间两层铺铜不,看不出来

想学习一下四层布线,能不能发个样板看看

gengze_wu@hotmail.com

顶一下.小编的线(NET)宽度大小怎么都是一样大小的^_^

一个月?

如果初学可能要,但只要画过两层板的,大概两天可以完成吧!,

继续努力,提高速度与质量!

线宽是不同的,只是图缩小了,所以看起来线宽是一样的,我设置的是一般的线宽是8mil,电源和地的线宽是10mil.

to:gengzewu,中间两层是需要铺铜的,只是图上看不出来

哈哈,能发个看看吗?学习学习四层布线.shgdd520com@126.com

人家是初次布线,精神可嘉,练练还可以,如果真要做产品,可要小心哦,我估计得修改好几天。

第一次能这样已经很不错了,继续努力.

第一次能这样已经很不错了,继续努力.

哈哈

继续努力



 我也是初学1年多,可是你那板好象很浪费空间,元件不多,合理安排下吧. 呵呵, 建议!

 还没说完,你那线不是自动步线吧, 很难的.你很厉害.

谢谢大家的鼓励和建议,谢谢,继续努力~

建议颜色调的好看一点!

想学学


中間兩層怎么加的,怎么設置/?

地线设的太细了点吧~

第一次做成这样已经很不错呀 。

TO:16樓:Setup---Layer Definition...----在Electrical Layers這欄點擊Modify...---輸入4---OK

有水平了!
