请问这样的铜皮是如何做出来的?

时间:10-02 整理:3721RD 点击:

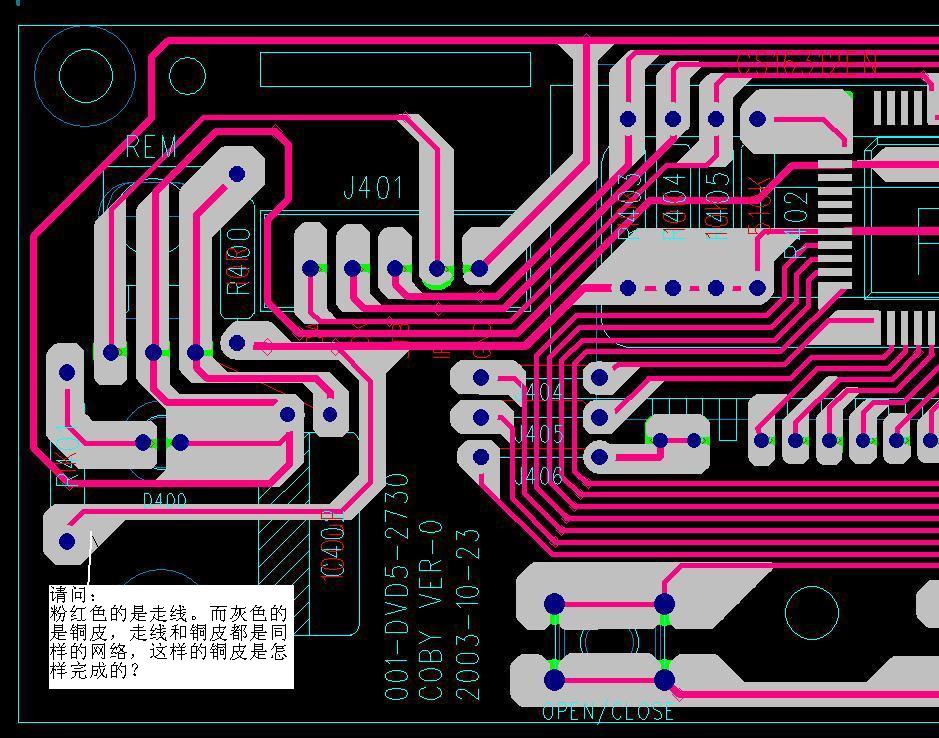

请问这样的铜皮是如何做出来的?

應該是畫的銅皮,再給屬性

用PADS2005很容易做到

能做到吗

word008:

怎样做啊?

PADS2005的COPPER功能可实现!先铺铜再设置属性

要这么复杂做什么,用手功画就可以了很简单

很简单的工作,不要想的很复杂.手工画就是

同意八楼,很简单的东东,用铜皮先画在网络上,在把铜皮定义成该网络即可!

很简单的,PADS2007用网络连线就可直接编辑做出以上效果,不用再另画铜皮和编辑网络属性什么的。

手画嘛

要这么复杂做什么,用手功画就可以了很简单

强人

又学一招

还不是很清楚。怎样铺铜皮,怎样设置属性?

还望继续赐教,谢谢了。

2007是怎画的?给个图示啊

难道不用手动画出后选择网络吗

是手画的,以前在韩资企业,有这样的规范,每根线都要包铜皮,倒圆角,全部都是手工做的.日韩的板子都是这样,好看不中用,现在国内很多企业也开始模仿,欧美的根本不管,线走的奇丑,但是规距也很多,不过不是一眼就能看出来的

用手工画出来不就得了.呵呵

用手工画出来不就得了.呵呵

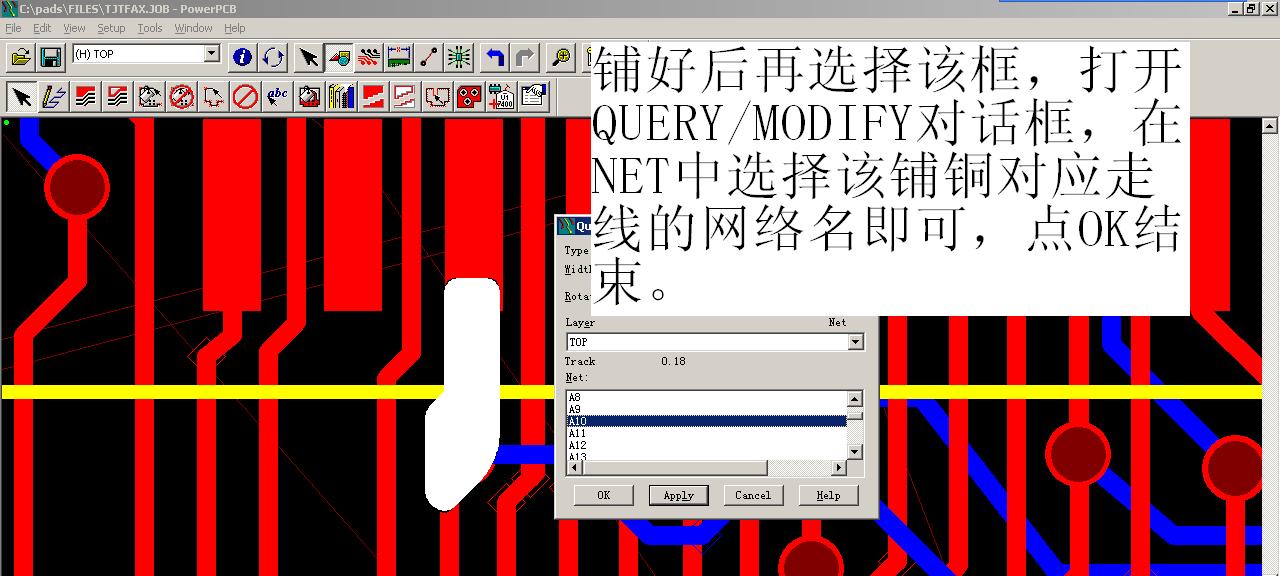

请看附图。



命名网络名



2007如何实现的?没看明白!

画铜指定网相对应的网络就行了。
