关于电源层铺铜问题

时间:10-02 整理:3721RD 点击:
多层板的电源层用的是Split/mixed Plane,这层里有多种电源,在画完每个电源的边框后,用POUR MANAGER里的plane connect,灌铜,在铺完一次铜后,为什么没次打开这个PCB是都要点plane connect,才能显示铺铜,点hatch all却不行呢,这样的板能去生产吗?

那是因為一層里面有好多電源分割,鋪銅的時候有優先關系

你可以把最外面哪個鋪銅區的優先級設為1,里面的全部設為0

應該就沒有問題了

可以試一下

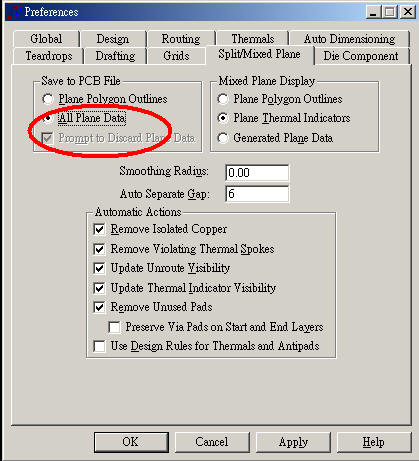

記得勾上那兩個選項,下次打開,hatch all就可以了

我还没有遇到过呃,学习了。谢谢!

好帖当然要顶了^_^

不知道樓主的問題解決沒有

到底是什么原因造成的

谢谢大家,按照3楼的hongxia的方法现在好了,真是太感谢了,呵呵

我还想问问大家在画电源层的时候是先话里面的边框,还是先画外面的大框呀?

好帖,来顶一下,长知识了

为了减少数据量

ding

有技術水平呀
