关于设计验证上的错误

时间:10-02 整理:3721RD 点击:

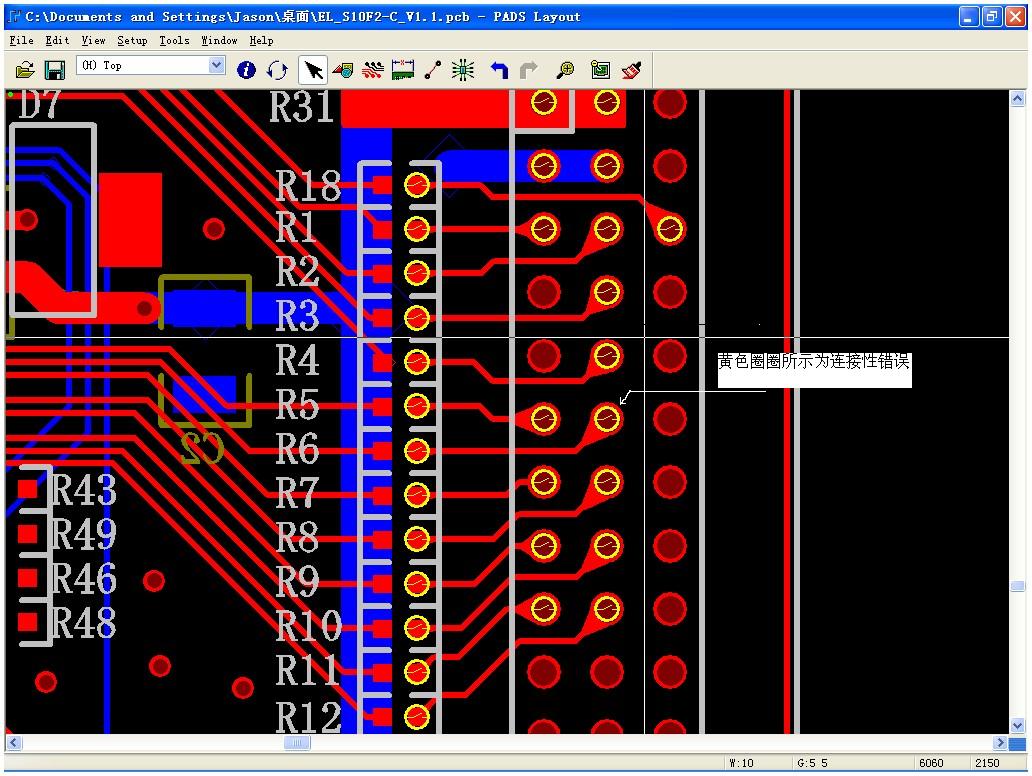

用Pads画了一块板,完成后进行检查时发现了很多实际已连接的管脚却出现了连接性的错误,不知是什么原因,如图中黄色圈圈所示![

重新连一下试试。

奇怪了

我們很少遇到你說的這樣的問題

支持樓上的

N多年了,我也从未遇到过这样的问题,

支持楼上的楼上,

另外,在那个验证的对话框里面有详细的出错信息,是怎样描述的?

我把走线删掉重新连接还是一样出现 连接行错误提示,不知道改怎么办,请高手指点一二!

你用的是哪一个版本,很可能是语法错误 你用高版本check试一下

我遇到N次了,可发过来帮你搞定

欢迎交流:

msn : whq8618@hotmail.com

不错,顶一下!感谢小编!

楼上啥意思啊?

沒遇到過,估計你移動過零件,或零件封裝做錯,修改後又沒有重新驗証.

可能是设置的问题吧,我也遇到过

重新铺铜试一下。

出现这种情况有两个方面:

1、可能是你还有一个没有网络的元件叠在下面。

2、做元件封装时。有其中的一层。做成了非金属化孔。

看看是不是封装无plate

应该check一下你的元器件!然后再重新走线!试试看吧!

右边的零件肯定有错误,进入零件环境重新编辑哈,焊盘上的设置有问题

新手常犯的错误,估计是这里的问题.



是不是,贴片上打孔了

支持17楼的意见,不过还有可能是软件版本的问题,有时做好的文件,用其他的高版本软件打开会发现有莫名其妙的问题。

路过。刚好帮我也解决了同样的问题。非常感谢14楼和17楼。特别是17楼的兄弟。

多谢回帖的朋友,尤其是17楼的兄弟,确实是做封装的时候没有选中PLATE,后来改了重新连线就OK了,谢谢大家!
