如何用PowerPCB画一个环形的禁布区

时间:10-02 整理:3721RD 点击:

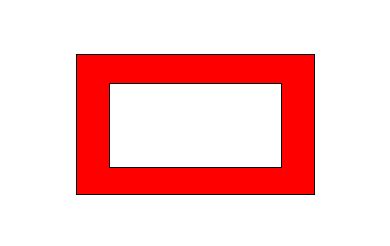

请问各位大佬,如何用PowerPCB画一个环形的禁布区

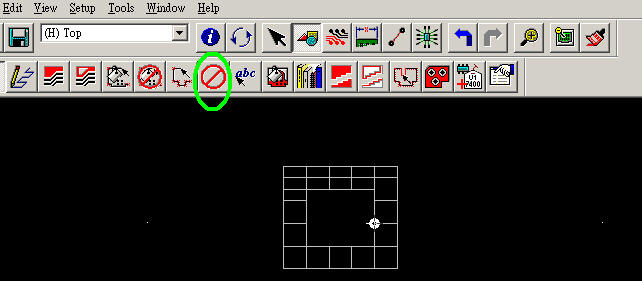

試下


正确的,顶上去

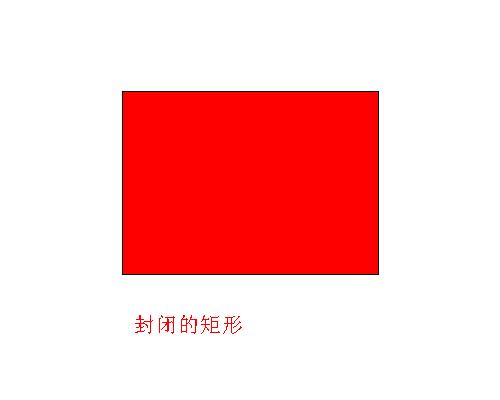

谢谢,是这个效果,我只能画出一个封闭的矩形,如何把矩形中间的部分挖掉,形成一个环状呢?我想环绕板边,做一个元件禁布区。

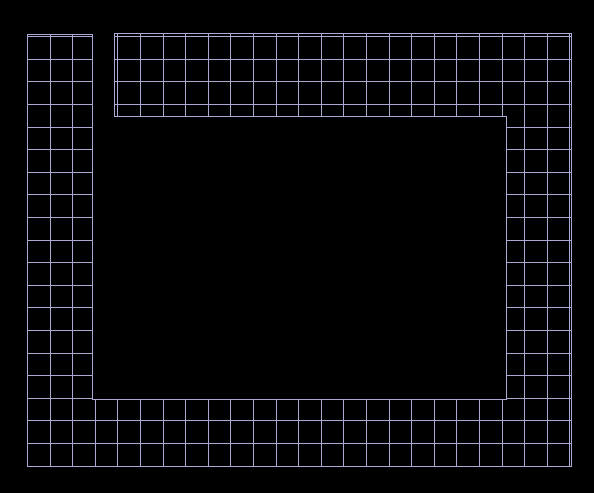

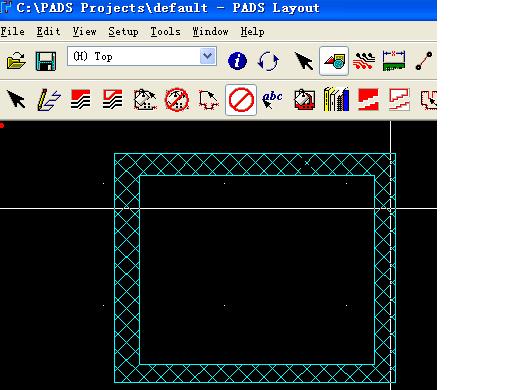

事實是划成這樣,留下的那個孔隙,你要麽在划的過程中就讓它很小,或者划完后,就像現在這樣,再move miter一邊,使孔隙消失,好像說的不是很清楚,希望你能明白

建议用6楼的方案

好人啊!多谢

不错,顶一下!感谢小编!
