存储器地址线布线技巧一问！

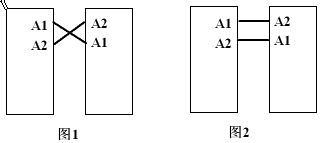

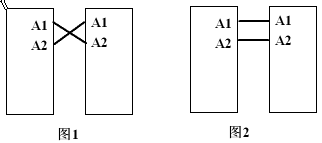

画电路板时，如果发现MCU的地址线和存储器的地址线有交叉（如图1），是否可以调整如图2所示，这样画出的板子比较漂亮，对所有的存储器（包括RAM和ROM）都可以这样调整吗?请大侠指教！还有数据线是否也可以类似的交换?

存储器地址线布线技巧一问！

没人知道吗?

MCU和存储器不是CPLD和FPGA,这样做肯定不行。

我觉得应该可以的，只是不敢肯定是不是所有的RAM和ROM都可以，或者说在什么条件下可以。

好像不行。

对于只有一个MCU读写的RAM，地址线之间可以交换，数据线之间也可以交换。

ROM由于涉及到编程器的地址线和数据线需要与MCU的地址线和数据线对应的问题，所以要保证在编程时与MCU读出时地址线和数据线的顺序完全相同，否则MCU读出的数据将是不正确的。

我认为不可以.

ha ha ha 搞加密啊！

如果FW、HW都是自己搞该可以吧?玩过单片机、ARM的的该比较清楚。

用MCU类的可以调整读地址的位来适应变更，不过一般不建议，如有更改需要有相应的文档进行说明，否则因此出了问题，别人帮忙查错时可能要郁闷死都不一定找得到问题所在。

这种做法绝对不行,如果都能这样做还要你来搞PCB吗?三岁小孩都会做PCB了

除非一种情况,你的软件也改了,而且与硬件相适应.

RAM数据线调过，可以的

RAM这样用应该没问题的.ROM就很难说了.如果你这么接了,ROM的程序的你需要做处理.或者你写程序时也这么接,不过就算这样也有一个问题,像FLASH,是有分块,擦的块和写入的块不一样大.这样就难处理了.不过见过有人用这种方法来加密.

 电子发烧友

这样做是可以的！调整的时候要8位一组来换，就是高8位和低8位！然后通知软件，否则找不到地址

复杂。
