PADS2005 平面层分割问题

时间:10-02 整理:3721RD 点击:

我有个6层的板子,其中有一层是电源层,包括2.5、3.3、5、和GND。

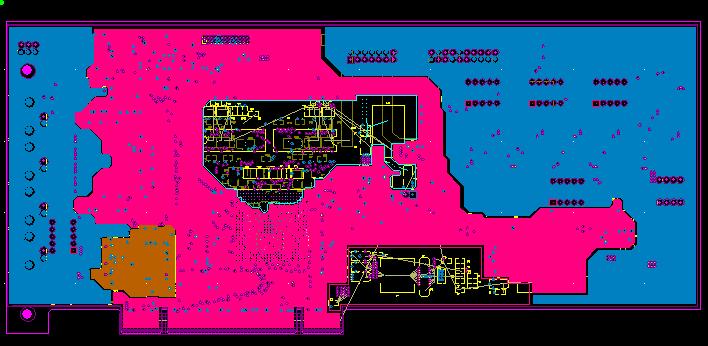

在电源层的分割是使用的plane area。但是大块中的小块却怎么也铺不上,不知道是怎么回事,如图所示。

请问该怎么分割平面层?

大家在分割平面层的时候,是不是用plane area 一块一块的画出来呀?

知道的帮忙SAY SAY 呀

我也想学习下

我也同样的问题

呵呵,看来问问题的多,回答问题的少呀。

别介呀,各位老大门多少说几句吧,谢谢拉,hehe

定义优先级

定义优先级时怎么刚定义一个,一点确定其他的也都全铺上了,最后还是没分开,大的把小的覆盖了

不能大的套小的,我都是绕小的一圈,注意不是套在外面,坏处就是外面的在人则分隔开了.

你可以把大的分成两个部分来画,不能一个整体把小的包在里面,因为这样可能系统默认其不完整,所以不覆。

还有大的分成两部分后是可以某部分重叠的

需要定義優先級。
