关于四层板的板层设置?!

时间:10-02 整理:3721RD 点击:

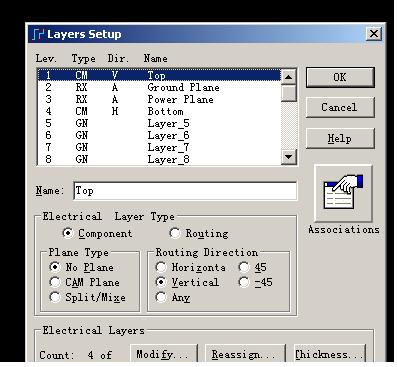

我学画了个四层板,1,3,4为信号层2为电源层.在

怎样才是正确的最好的呢?!

个人认为四层板的最佳方案....

1,4为信号层....

2为地层.....3为电源层....

完整的地、电源平面层..能很好的抑制EMI...和EMC....

那各层的厚度用料该怎么设置.请高手教下

这方面很少进行设置,一般内层铜厚用1OZ(35μm),外层铜厚用1/2oz,外层也有用1OZ或2OZ的铜厚,像电源板类的。

同意二楼的看法,

同意楼上的。

agree 2F

同意2楼

现在好难找PADS做四层板的教材哦!找了半天还是一无所获,只有来这里看看零碎的东西,拷回去再整理哈!谢谢各位的留言

对我有帮助

谢谢高手

不错哦,谢谢了

假如元件大多放在TOP,同意二楼的意见,

如果信号线要求比较高,可以这样考虑在top,bottom层放置元件,把信号线包括VCC放在内层LAYER 1&2 ,top & bottom层铺GND.

保证SI完整性.

同意楼上的说法呀!

问一个工艺的问题,对于厚度是0.5mm的板子,裁板是采用邮票孔的方式,还是V-cut 比较合适呢?
