按键封装中的铜皮，怎样画成的？

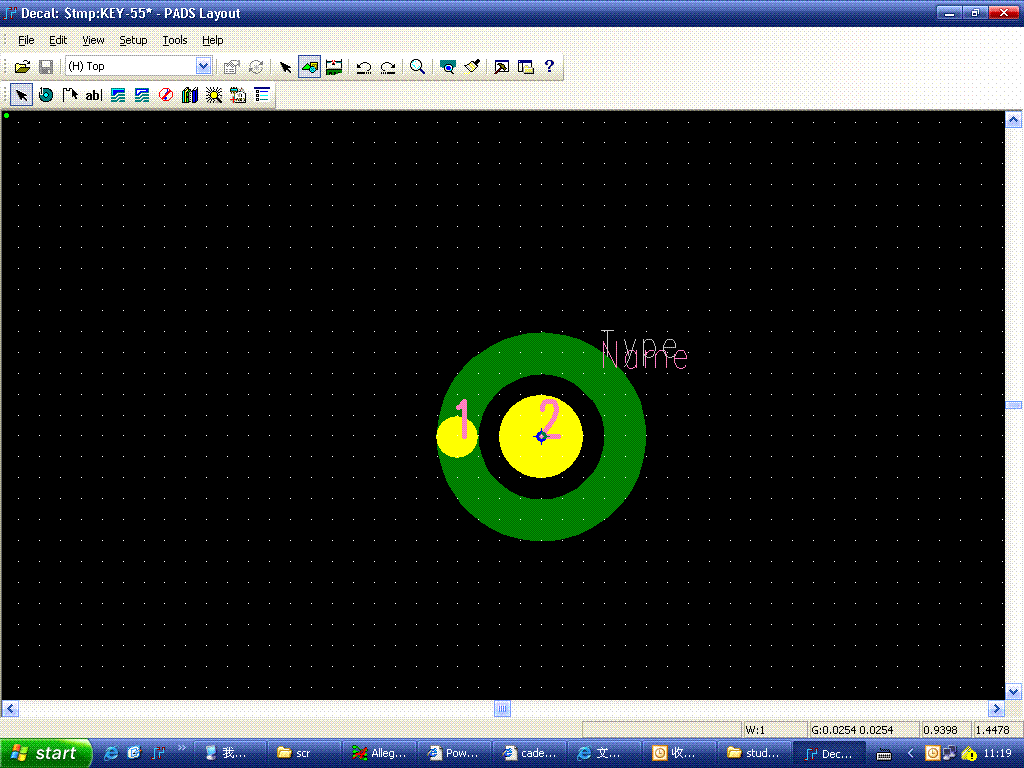

如附件中的按键，外围的一个pin由铜皮associate上去的，但是外围环形铜皮是如何

画成的，我确认环形是一个整体，不是拼凑而成！如何画成一个整体，求助，多谢！

铺铜应该可以的.你先铺一个实心圆,再在圆中间掏出一个小圆

楼上大哥，我用的是pads2005，copper是不能掏出一个洞的，百思不得其解，这个东西是怎么做出来的，如果不是一个整体可以做出来，上半环，下半环合并就好，但是一个整体的copper就很奇怪了，求解中.....

先copper出一个圆，在圆心出copper cut 一个小圆，闭合就得到了一个圆环，可以试下。

楼上正解。

這東西2005是沒辦法做的,不過2007已經可以做這樣的東西了.

２００５里面把铜皮中间ＣＵＴ出来，再合并就自己填满了．

6楼应该是正解，pads2005怎么都没有找到可以做到的方法，用copper cut 是做不到的，这个封装是以前的库里的，以前肯定也没有用过pads2007,至于怎么做成的，比较奇怪，不过不管它了，多谢各位解答！

PADS2005是可以的，我试过。

谁说不可以了PADS2005的

不要忽悠人哦

Cadence里边很轻松

2005里的CUT是可以滴！

要不在PCB中采用铺铜+禁止区也应该可以

可以叁考看看

http://www.pcbbbs.com/viewthread.php?tid=104685

你们都是瞎答,

画一个圈,线宽粗点,

再和焊盘组会起来就行了,

简单的很..
