跪求4脚USB封装

我是新手，要LAT OUT一个单片机程序的东西，其中要用到一个USB的封装，4个脚（VBUS，D-，D+，GND）加2个固定的，我也不知道是什么型号，有明白的大哥帮帮忙啊，谢谢

汗。

跪求。?

再怎么说也要有点尊严啊。

我给你...我明天晚上上传上来。

你可以观了主机看一下主板，测一下哪个是地线，按下面的顺序即可
红色：电源＋（＋5V）
白色：数据－
绿色：数据＋（＋3.3V）
黑色：电源－（VBUS）
灰色：USB外壳接地

谢谢3楼兄弟

楼上误解我的意思了

我是想要一个封装添加到PADS的库

我这里有，但是我不知道怎么上船，我在想办法传上去，请耐心等一下。

 参照规格书画一个封装就得了。这种工作最终还是要你自己做的。

谢谢各位热心观众

我按照规格书做好了

但是管脚那怎么搞

我不知道哪个管脚对应什么

USB脚排列是这样的:引脚向上,接口对着自已,从左到右:GND-(D+)-(D-)-VDD.贴片的也一样,

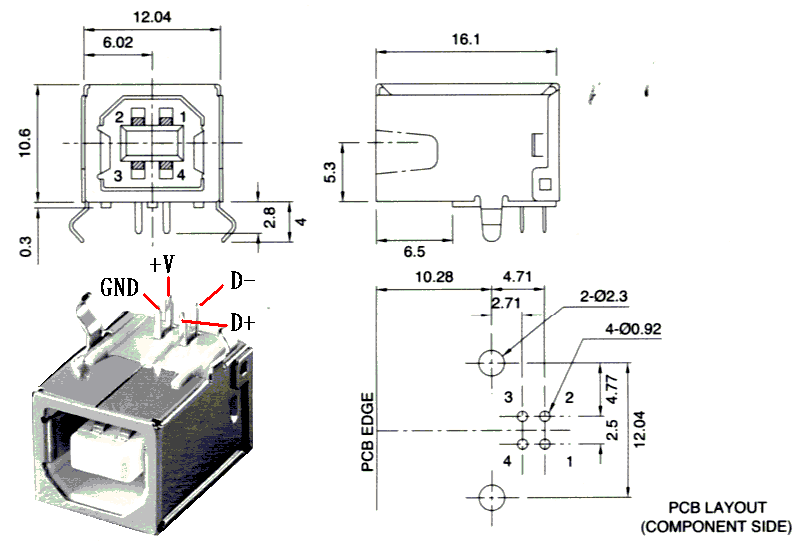

不客气！封装在我的另一台电脑里，暂时上传不了，我先传一个别人做的图片给你吧。

点击文件名下载附件
跪求4脚USB封装

谢谢大虾

自个我更得好好努力了

10楼提供的是USB-B型的,还有一种是常用的A型,

小的有迷你型的,不过迷你型的是5PIN的,外壳还有4个PIN

还有一种,只要四个焊盘,放在PCB上,加一点塑胶,就成了廉价的USB头了(可惜安规难过)
