power pcb如何设置成开方孔的

如何设置成开方孔的

用99Se没办法开方孔，但是现在学POWER PCB，也不知道在那里开方孔

请大家指教````

Altium.Designer.v6.6可以开方孔的，pads中你可画出让板厂做

2楼高见。

power pcb如何设置成开方孔的

如何设置成开方孔的请看图片

顶~~~~

4楼的达人，请问图片在那里`````````

还是没搞明白

对于所有的机械固定孔，对于所有的软件，其实，都有一个通用的办法可以使用。就是在drill drawing层画上你需要的孔就可以了。为保险起见，可以在上面写上"open window".对于protel,，也可以在keepout 层这样。"open window"都不用写。

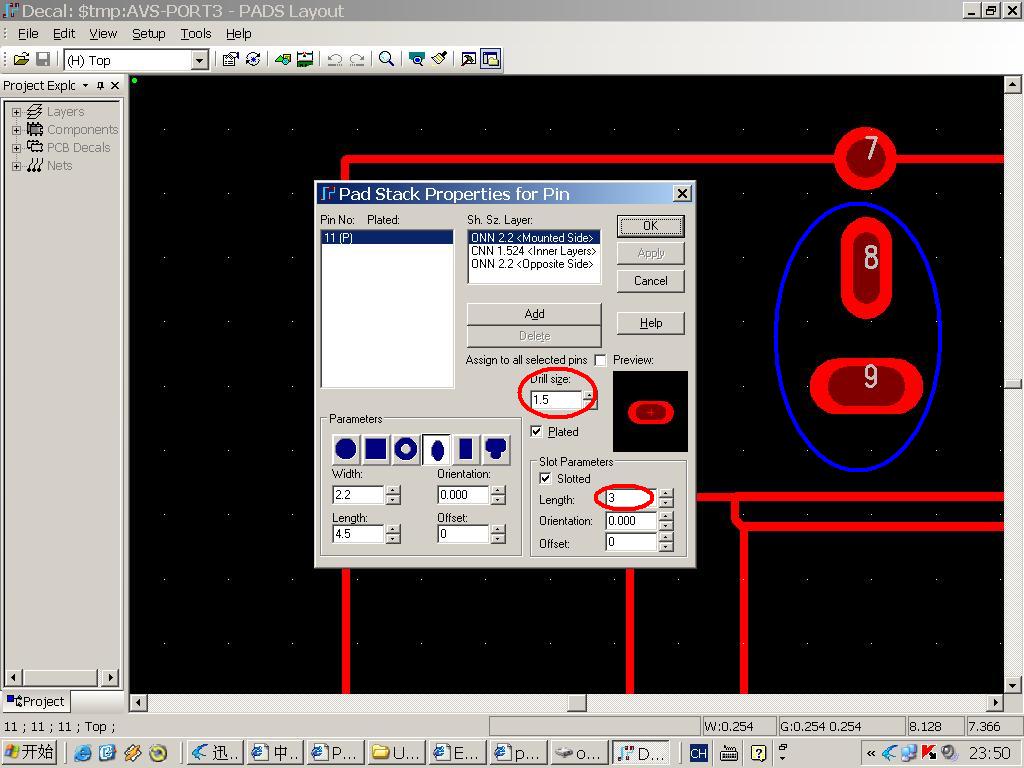

图片来了....

要留意红圈内的设置

严格意义上的机械方孔是加工不出来的，我们现在一般板厂的常规内切半径是0.8MM左右。不知道小编是要加工什么样的方孔?

这个问题困扰我很久了，谢谢8楼。

用修改板框的方法,在开方形孔地方画一方形板框,告知PCB厂是方孔即可,这种孔内部无铜,要有铜就做一焊盘(直接在PCB做,无需CAE封装)
