出图时出现这个问题
时间：10-02
整理：3721RD
点击：

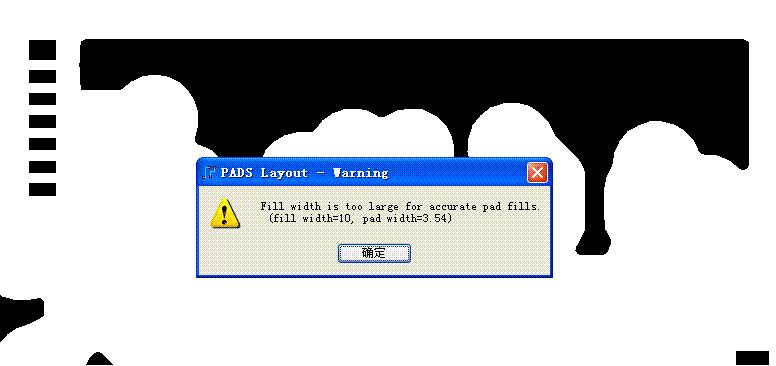

我有用到PIN有旋转一定的角度,出图时出现这个问题,请帮忙解决啊！

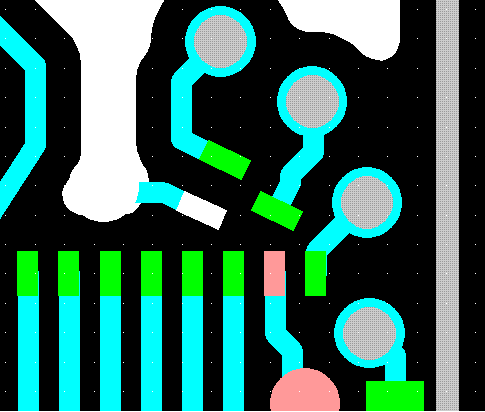

这是板子了的显示:

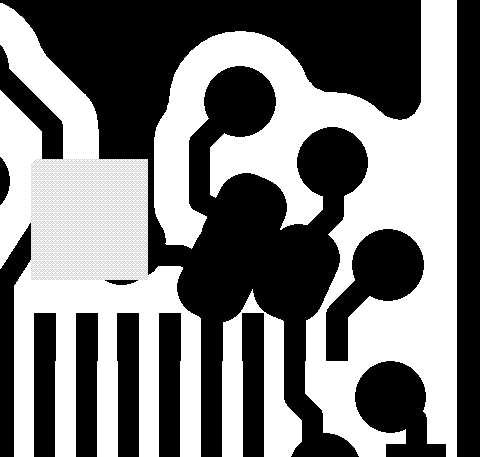

这是GERBER显示:
PIN有旋转一定的角度的PIN就给变了形,造成短路连接.
我也遇到过，不过被我解决掉了，主要是焊盘设置的问题，你可以把文件发给我，我帮你看看
忘记告诉你我的QQ了，183177648
解决办法如上图
学习中
小编注意4楼的单位是mm
就是把APERTURE值设最大。
hunter516说得对,
好好学习学习
