如何将DXF导入PADS2005中作板框

各大位大侠小编:

大家好！怎么把DXF档导进PADS2005中让其变成板框.

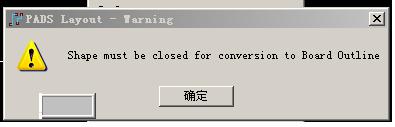

我用AUTOCAD将图形设置成了一个整休后导进去还是出现以下的问题:

各位大侠们请帮忙看一下到底是怎么一回事?

急呀！

在autocad中将它闭合,再导就可以了.

楼上的朋友,我试过了呀！不行呀！

这样吧,你加我QQ,我把资料给你帮我看一下！

QQ:223904520

  再导出?你的意思是说在CAD中导出?

这个问题一直困扰我，每次将DXF的文件导进来后，我都要花一个小时画板框，要是能将导进来的图形做板框就好，楼上的说的我还是不理解，在请教这个问题

在cad中用多线段工具描出外框，最后要选闭合，然后另存为dxf，pcb导入后，选中一条线，右键选select shape，右键选scale，将scale  10改为1，ok，已经转为外框了，线宽自己解决！

在cad中用多线段工具描出外框，最后要选闭合，然后另存为dxf，pcb导入后，选中一条线，右键选select shape，右键选scale，将scale  10改为1，ok，已经转为外框了，线宽自己解决！

在cad中用多线段工具描出外框，最后要选闭合，然后另存为dxf，pcb导入后，选中一条线，右键选select shape，右键选scale，将scale  10改为1，ok，已经转为外框了，线宽自己解决！

在cad中用多线段工具描出外框，最后要选闭合，然后另存为dxf，pcb导入后，选中一条线，右键选select shape，右键选scale，将scale  10改为1，ok，已经转为外框了，线宽自己解决！

在cad中用多线段工具描出外框，最后要选闭合，然后另存为dxf，pcb导入后，选中一条线，右键选select shape，右键选scale，将scale  10改为1，ok，已经转为外框了，线宽自己解决！

楼上的朋友,一次回了几个同样的贴,讲了那么多,重点没有讲出来.

问题是怎么样在AUTOCAD中将它成闭合形?

后面的方法我也知道是选select shape，右键选scale，将scale  10改为1,

我就是前面的CAD处理时不行呀！能否说一下你是怎么弄的?

cad中的绘图工具中有个多线段工具，描完外形后的最后一个点时，点右键选闭合就好，判断是否闭合，可以用鼠标在其中的一条线上点击，如何是闭合的话那整个外形都会被选中，类似块！如果没有闭合，则只能选中所点击的那条线！如果还不明白，可以提供mail地址，我做个视频参考！

好,请提供一个视频吧！

sanyi-chen@126.com

谢谢楼上的朋友.

楼上的朋友，已经发给你了！

楼上的朋友,

你的视频我有收到. 我看了.

但是你的是简单的可以这样照原来的画.

我要的外形如果是那种多槽形的那种,我不可能再新重新画一个吧?

还有,我们的外形通常都是在中间还有孔槽的.

那种好像不可以哦,我用的也是CAD2006版本的呀！

多线段没办法将其属性改为闭合。

楼上的朋友这么讲的话意思是说多线段的话就无法导进去了吗?

不可能吧！

cad中的多线段工具可以画出很复杂的外形，这个是没有问题的，在pcb中好像不允许有两条board outline，也就是说外框和板子上的开孔是不能同时定义成board outline，如果板子中间有开孔，可以参照以下帖子http://www.pcbbbs.com/viewthread.php?tid=106077

我看不明白

顶

了解了

不明白,请kimjin_617也给我发个视频把,谢谢了

zdh-0123@163.com

其实在OUTOCAD中画好后,分别选中各个框,再用面域命令面域后,其余方法就应该跟他们说的一样了.

"cad中的绘图工具中有个多线段工具"， 请问哪个是多线段工具?

下面这种方法可以解决大家的问题,不管你的图形设计的多么不规则都可以准确的导入外框！

http://www.cheluck.com/bbs/dispbbs.asp?boardid=11&id=224&star=1#224

倒进去的可以.但我打开规则是放元件,老是提示无效的板边,这是怎么回事?

您好

可否发个视频给我   importek2003@yahoo.com.tw

谢谢

能否也给我发一分,zdh-0123@163.com 谢谢
