直接打盲孔的问题

时间:10-02 整理:3721RD 点击:

高手问一下:

   打盲孔要怎样设置才可以顶层的线一拉出打的孔就是盲孔,是从第一层到第二层的,我每次打的都是通孔然后再去转成盲孔的.这样比麻烦,也影响速度,有更简便的方法吗?谢谢啦!

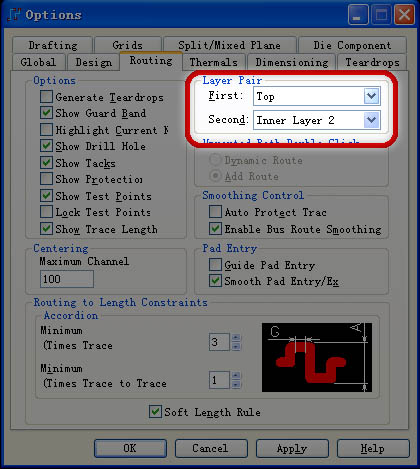

修改layer pair就可以了first:layer 1

                      second:layer 2

还是搞不定,请问上传图片怎么上啊?

在设置VIA时,选Parti,

然后面START选TOP,END LAYER选L2

看图。



OK,搞定啦,谢谢啦
