PADS2005 Layout中怎么样测量元件封装的尺寸?

时间:10-02 整理:3721RD 点击:

如下图,我想知道这个封装实际的尺寸是多少,尺寸不对会坏事的,请问怎么样测量Pad焊盘之间的距离尺寸?
我找了半天没有找见相应的测量菜单。谢谢小编、各位朋友的指点!



有人能帮助我吗?太感谢了!小编,各位前辈,你们一句话可以让我少走不少弯路,在此先谢过大家!

我用的5。0

鼠标放在要测的第一个点,键入“Q”回车,移动鼠标,看到什么了?

5.0跟2005一样的操作。

谢谢,马上去试试!

谢谢楼上的这位慷慨相助的朋友!我现在用PowerPCB和Protel画图,感觉利用Q直接命令(无模式命令)测量距离前需要设置很小的“设计捕捉间距”,用G(x,y)把x、y设得越小越精确。有没有直接就能捉住焊盘中点的?测量的是中点之间的间距。

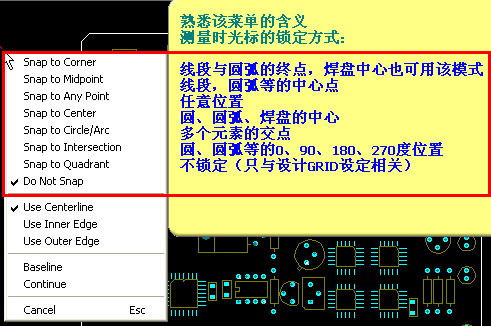

你仔细看下面图片右边的说明,一项一项的试就知道有那些功能了。

按图示进入测试模式

点右键,选择SNAP TO CENTER,

点选第一个焊盘,点第二个焊盘,拉出。

完成测量后要清除拉出的数据

顶楼上的。

太谢谢大家了!

谢谢6楼的lucky200688,

谢谢7楼的ayywd!感激不尽!假若我自己去查书探索会花大量的时间,你们的帮助万分感激!

Larshi我在此言谢,祝你们心想事成!阖家欢乐!

顶,你们都太好了,我是学PADS的新手,在这儿又学到一招了。谢谢

谢谢,好东西

谢谢大家!
