急问: PowerPCB中铺地的问题

时间:10-02 整理:3721RD 点击:

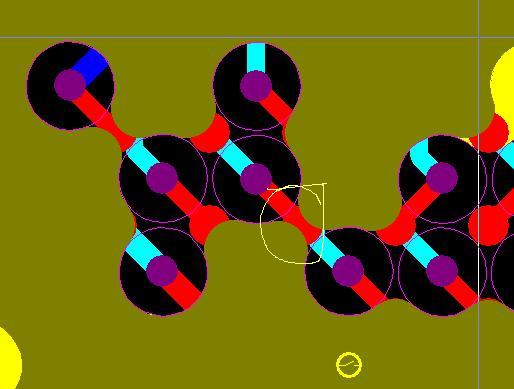

在PowerPCB中对电源层铺地,铺地边界的线宽默认设置了20mil,我想将其改小比如10mil

该在哪儿修改呢,找了半天都没有找到.

我的板子上有BGA封装的,过孔又太多了,边界的线宽太大了有些地方无法连接,

 将你开始画的GND PLANE的线宽该为你需要的就是了

谢谢!
