问问大虾们,怎么在powerpcb SMD上打孔

比如,在电阻贴片元件焊盘上打过孔..layout、PADS Router都上不行。有什么方法么，

这个设置不是说via at AMD么?怎么不行啊~~~

PADS Router可以呀。我一直在用。

是吗?那你有什么别的设置么?

我的好像就是不行啊~~

在规则里把SAM NET里的PAD 到VIA设成0就可以用了.

"在规则里把SAM NET里的PAD 到VIA设成0就可以用了"楼上的  好像也不行啊。

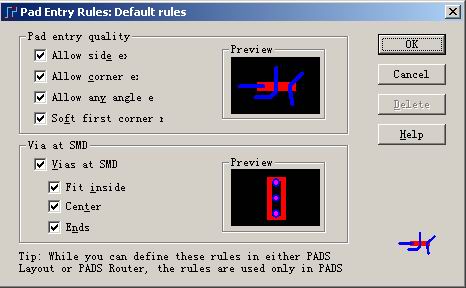

在Route里是可以的，另外注意把layer pair切换对了。还有建议把下面的三个对勾取掉先试试。

ROUTER  里面肯定可以的~~~~

最好不要这样子做，特别是批量机贴的时候，会导致80%的废品．

以前的科技可能這樣做會造成不良率的提高,問題是科技日新月異,板子的密度越來越高,layout的方法也在改變,在smd打鑽孔已不再是不可為的事情了..

楼上的朋友：SMD上可以打孔，手贴没有问题，即使现在的机贴，仍然不推荐这样做。你如果咨询贴片厂的技术人员，他会不建议这样做

VIA打孔在SMD焊盘上是有弊端滴,我直接生产过那样的板,结果SMD很多假焊的现象,焊锡漏到VIA里面了.SMD引脚焊锡很少
