POWREPCB 是否可以按照REFERENCE重排零件？

在使用POWERPCB时

在PLACEMENT阶段

如果才能让零件编号 自动从小排到最大

不知有谁知道

allegro可以，pads不行

呵呵，这些小玩意儿pads一点不比allegro少
进入ECO模式，有个U1->->Ux的图标，点一下就行

楼上的朋友

U1->->Ux的图标  这个是Rename ,而不是排序唷

请查收

試過了可行

那可轉回ORCAD嗎?

楼上的朋友您好

我所指的意思 是指 从 R1 排到 R100 等 这些顺序

因为零件都散乱在PCB板上 不知如何 重整 这些顺序

那各位所提的是更改REFERENCE ,不好意思 ,让各位误会了

ECO

U1->->Ux(Auto Renumber)

不是U1->U2要看清楚啊

我錯啦

看懂你的意思了

好像沒辦法內

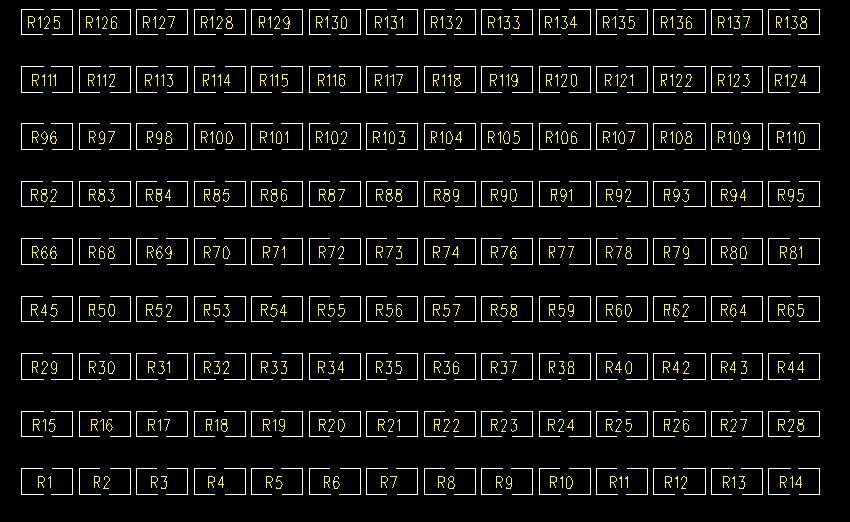

你要的是这样的效果吗?

楼上的朋友 AYYWD

对 我就是要这个

可以指点吗?

谢谢

另外 楼上的楼上的朋友 SINOBULL

谢谢热心的协助

1。一般情况情况先对元件分类，如电阻、电容、ic等便于同类的进行排序。（不同类的也可以一起排，只是外形不统一显得很乱）

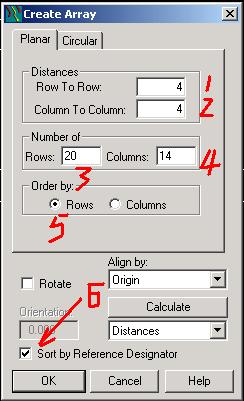

2。选择要参加排序的元件（所选的元件不可以有打胶的），点击右键，选则creat array，出现附图；

3。在附图中填写或更改（行列间距，行列数，排序方向，千万别忘了把“sort by reference designator”勾选上）

4。按“ok”就有排好序的元件群粘在你的鼠标上，找到合适的地方放下，并要解除“array”状态，就可以进行下一步了

如果使用正常知会一声

楼上的朋友 AYYWD

谢谢您

我刚刚RUN了一下 的确很好用唷

谢谢

其实 我的目的是要在PLACEMENT的时候 将零件 先有顺序的排在外面

这样在边摆PLACEMENT 边抓零件 比较知道哪些零件 尚未抓取

感谢您

了解

感謝
