请教：有关20H原理的问题
时间：10-02
整理：3721RD
点击：
20H中的H指的是电源和地之间的介质厚度，那如何知道H的值是多少呢?
怎么没人帮忙呢?

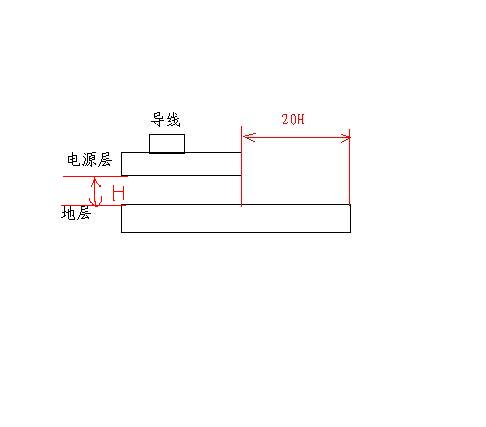

电源平面物理上比相邻的地平面小20H，H：电源层与地层的距离。
H的值是自己设定的呀
就是不知道怎么设，能否讲解一下，谢谢！
H是PCB层压后的实际厚度，这个距离包括PCB基材的厚度，填充物的厚度及PCB防火材料的厚度，假定电源和地层层的距离是0.0006in，则H为20X0.0006=0.12in，因此在PCB设计时，将电源层比地层缩进0.12in.
谢谢！不过图片怎么打开呢?
可以打开了，谢谢！
顶一下
学习了。
不错,顶一下！感谢小编！
看不懂6楼写的
