大家看看这个焊盘是怎么做的

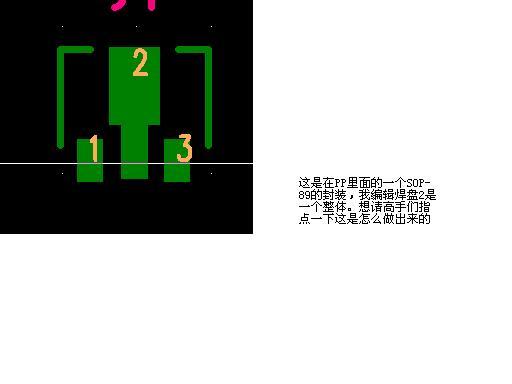

在谁知道SOP-89封装中的中间脚是怎么做的吗,我在编辑封装的时候它是一体的,不是用铜皮弄上去的.

用pad和copper合并做出来的。异形焊盘基本都是这样的做法。

你按照外形用copper画你需要的pad形状，然后放置一个pad，设置好，合并就形成一个异形焊盘了。

哦,我去试试,谢谢

我能不能把做好的拆分开.

可以。

不一般都是多加一个焊盘的，从来没有这样子做过。

这就是异形焊盘，当然可以拆开

选中焊盘，右键，unassociate，再点焊盘一下

谢谢,小编.

三个PAD吧

异形焊盘，很常 见的SOP-89。

记住这样做了以后再出阻焊层的的GB文件时要将组合焊盘选上，否则出错

终于明白了，谢谢高手

不错,顶一下！感谢小编！

是这样的，我也碰到过。

怎样在出钢网资料时，让添加在焊盘上的那块铜皮不开窗。

我的问题已搞定，不需解答。

thank you！

看过。
