pads建库出现的问题,望帮忙解决.

想建一个QFN的封装,但由于无法更改长度和宽度,便出现了上述所提示的问题,望高手帮忙解决,不胜感激,谢了

另,有什么方法可以更简单的建QFN的相关的库?

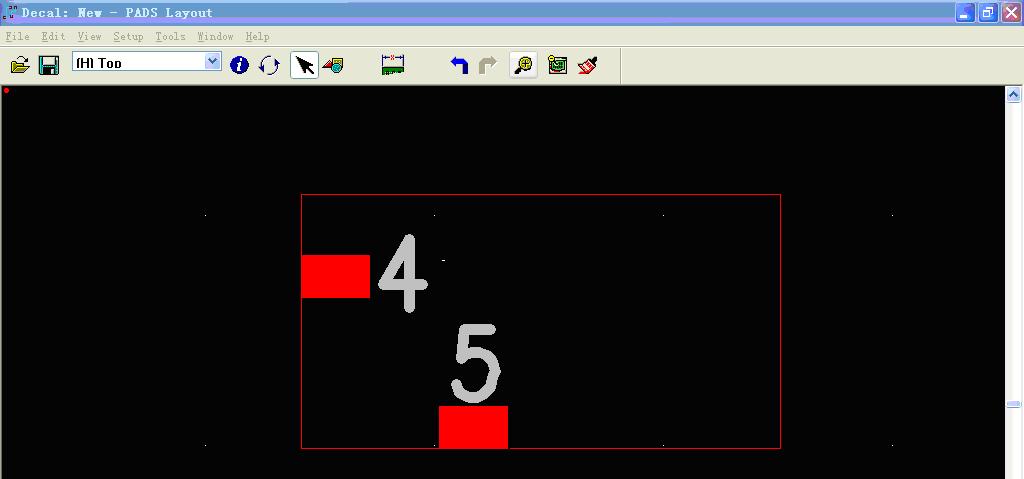

我想描述的是上图中的第四脚和第五脚的长度和宽度已经发生了变化,该怎么修改软件里的这个参数设置了,谢了

图太小...看不到错误提示...

引脚长度必须大于宽度。

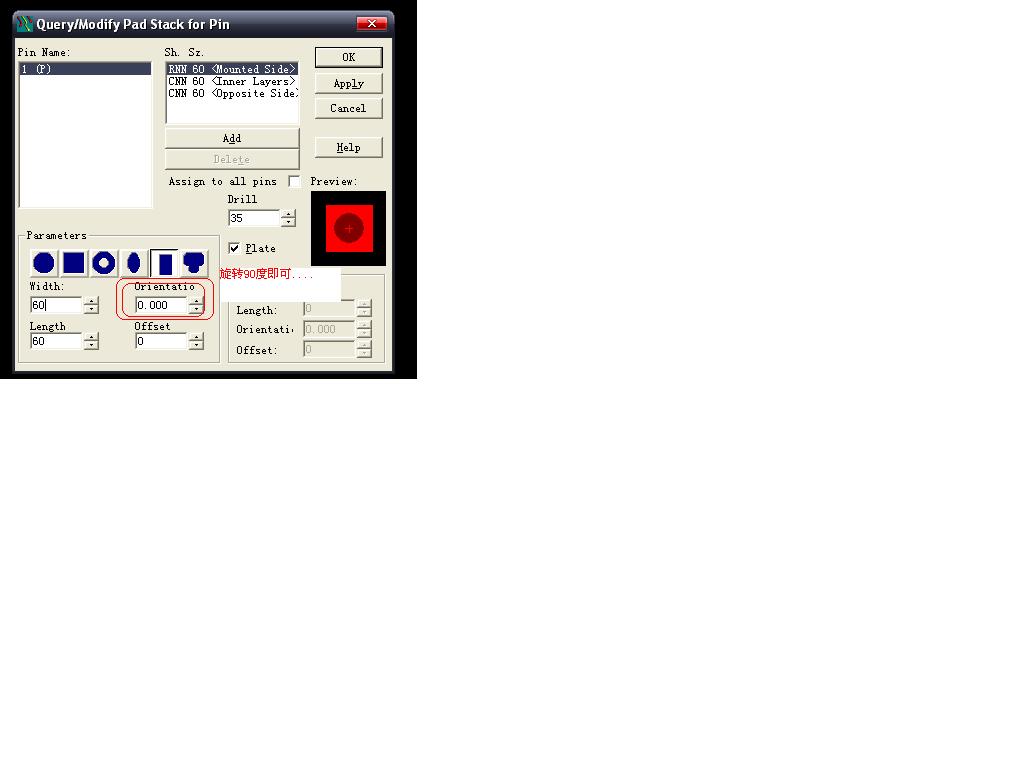

   长宽改掉，再旋转90度

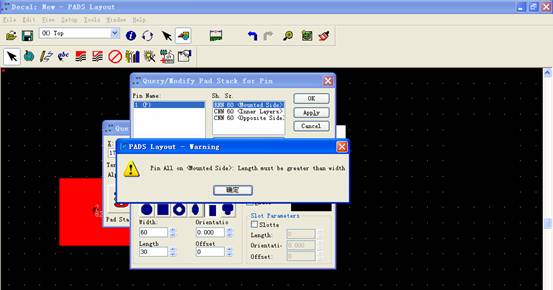

Pin All on<Mouted side>:length must be greater than width

这是错误的提示,在这里我无法旋转呀,请高手贴个图上来了,谢了

Pin All on<Mouted side>:length must be greater than width

这是错误的提示,在这里我无法旋转呀,请高手贴个图上来了,谢了

看你的贴图,宽度数值好像就大小长度数值

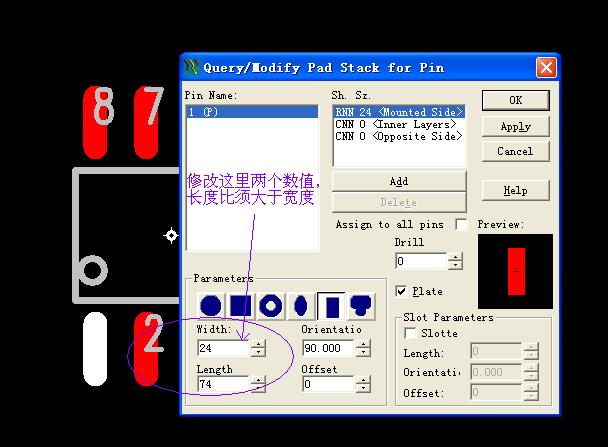

宽度和长度一定要区分开，再配合旋转角度
