请问在powerpcb中怎样输出邦定图

请问在powerpcb中怎样输出邦定图?即只有芯片和连接鼠线的

谢谢！

连接鼠线?

是的，但是我想打印出来，有人说过用窗口打印，但我找不到，请帮忙一下，谢谢！

没人帮忙吗?

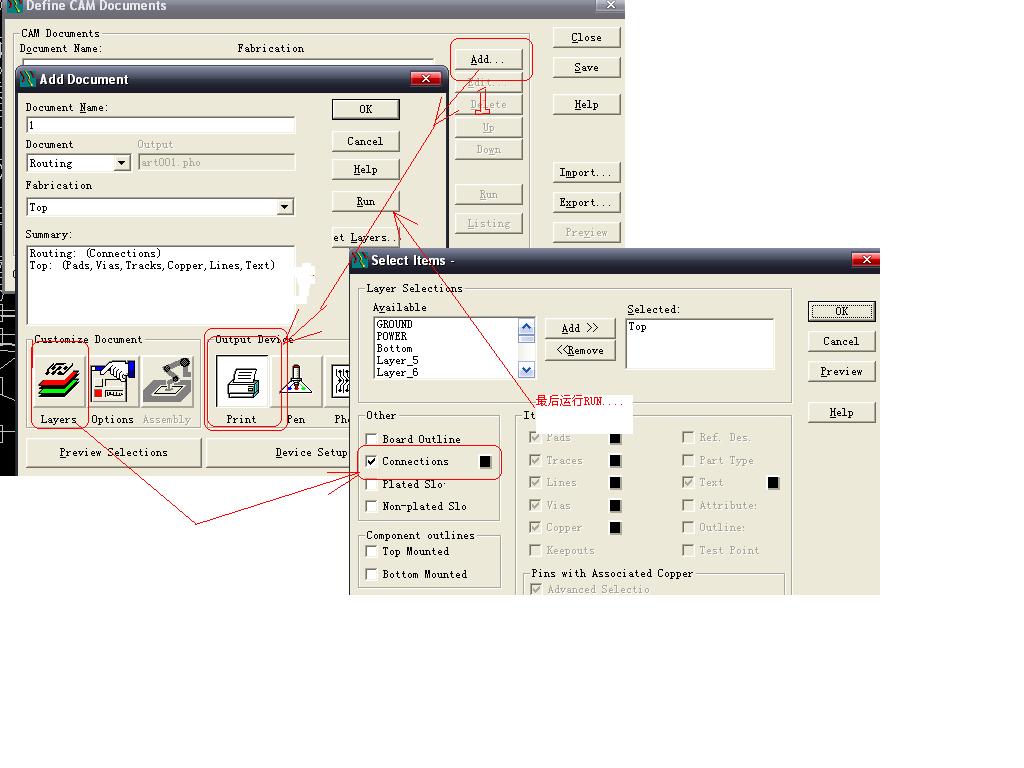

FILE下运行CAM。

good！

谢谢Ken_81的帮忙！，图中说的我能输出，我现在遇到的问题是：

1。画邦定图是在元件编辑里画吧?其中的邦定连接线用2D Line连接，对吗?
2。我想将邦定元件单独打印在一张纸上（即邦定示意图，哪根线连哪个IC脚），请问如何才能做到?

谢谢！

在线等。

1.做出邦定元件放到PCB板上，

2.在PAD边上画出2D线，用2D线任意角度连上有网络关系的两个PAD,这样就OK可以打印了。我们以前就这样做的，试试吧。

谢谢！那怎么样弄到WORD里呢?用屏幕拷贝打印出来不怎么清楚
