急问:PowerPCB中BGA封装问题

时间:10-02 整理:3721RD 点击:

BGA封装都是用英文字母和数字来标识的,如A1,A2...

我的电路原理图用的是OrCAD画的,每个引脚都是用上述方法标识的,

但是在PowerPCB画封装的时候,所有的脚都用数字来标识,如何在PowerPCB中

将封装的脚用字母和数字来标识呢?

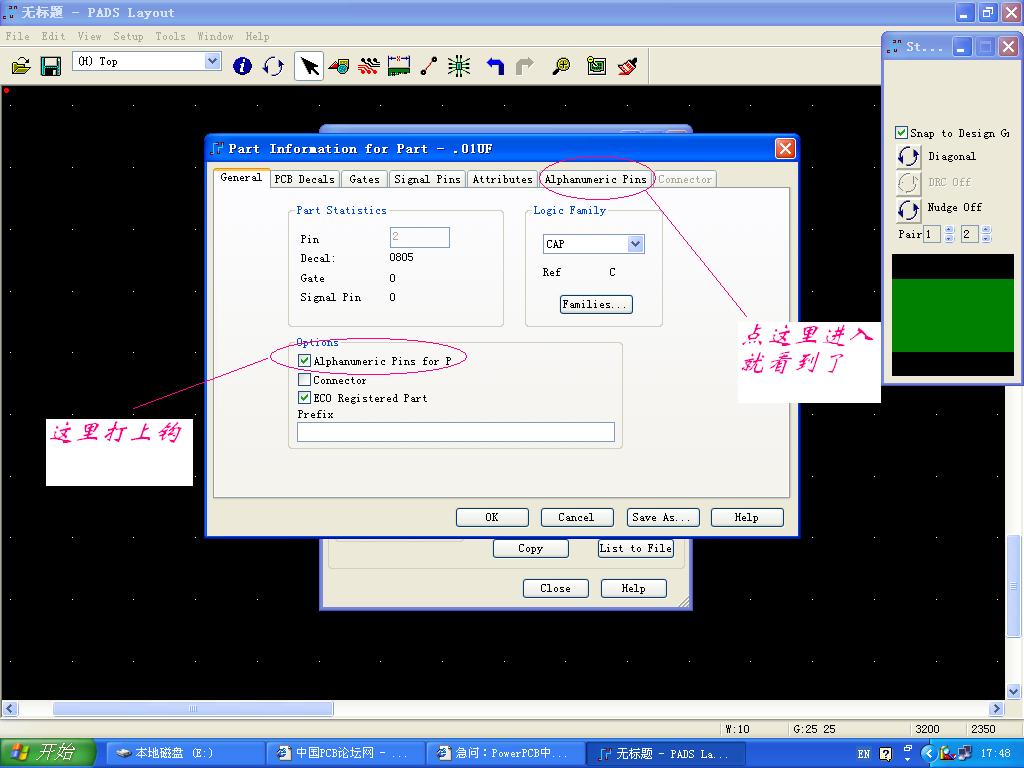

看以下的图片你就知道了。



接楼上的:点开之后,数字显示的是对应的管脚,你想显示字母和数字结合的,就在相应的后面写就可以了。比如1号脚编辑A1,2脚对应A2.同理……

在那里点开part information for part 对话框呢?没有找到啊~

呵呵,找到了,不用了,谢谢了

谢谢

2楼说的那一栏,我这边显示 的是无效的,就是说,屏蔽掉的那种颜色
