我的定位孔怎么回事？

我的定位孔是用1个大焊盘和8个小焊盘做的 就是小焊盘放在大焊盘上的 我去掉了ECO REGISTERED PART 但是我设计规则检查的时候错误 我不知道怎么的?请教大虾?

那是因为你那椭圆形的孔是由八个小孔组成.孔叠孔当然就会有错误咯,这种错误是正常的可以忽略.如果你是用POWERPCB的话.是可以做椭圆形的孔的.这样就用小孔叠加的方式了.也能避免这些错误.

2楼说的是椭圆的孔怎么做的呢

选中焊盘在属性中就可以编辑焊盘 做成椭圆形的槽孔了

是啊，在pad stacks下面选择slot的类型就OK了

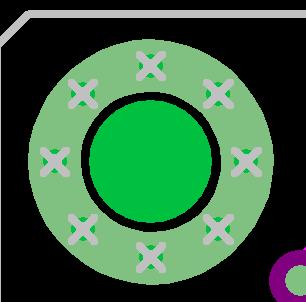

1.中间的焊盘用一个内壁没有镀金的通孔（原理图不要连接GND，要不DRC检查会有错误）

2.均匀放置8个小孔（原理图连接GND）

3.铺一个半圆弧的铜

4.复制上面的半圆弧的铜旋转180度与上面的半圆弧的铜组成一个完整的圆弧，并且与8个小孔中的任何一个结合成一个焊盘

5.注意：不要把中间的通孔做成带环的孔而省掉第3、4步，要不会有DRC错误的（虽然不影响什么）

怎么我画的是这样的，两个半圆中间处不能完全闭合?请指点！具体说来第4步我不会作，不知怎么将两个半圆弧合成一个完整的圆，将圆和8个焊盘中任一个组合起来成一个焊盘，能告诉我如何操作吗?

不能完全闭合是因为铺铜的线粗的问题，这个你可以不用理睬，因为焊盘与铺铜结合后就会自动填满的

选中任何一个小孔，右键后选Associate后点选你铺的铜就可以结合了

谢谢楼上的大侠，已经解决了
