高手帮忙布线

时间:10-02 整理:3721RD 点击:

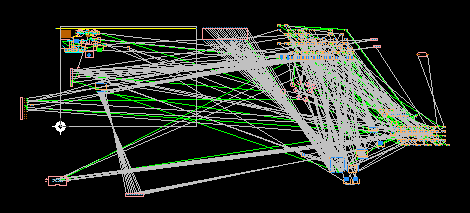

本人刚学PCB,对布线过程还不熟悉,希望高人指点一二,先行谢过

先根据线路图,将零件按功能排放在一起,排放的时候调整零件,尽量让鼠线不交叉,然后就可以走线了.

先将局布好,然后走线了,

先局布好,然后走线

一般是先由机械图(结构工程师那里要)导入设为机械层,外围设为KEEPOUT,再布局布线

请问布线的过程中怎么考虑消除干扰?需考虑哪些方面?是不是只考虑线宽\线距等等.

是的,先从结构做起,定出板框多大,设好规则,然后布局,布完之后,最后走线,当然不可能一下子布好局,到最后走线的时候可能还要移动一些器件

根据我的经验是边布局边走线,这样快画出来的板子又好.

先要布好局是至关重要的,有一个好的布局才有一块好的PCB

说得好,顶十楼

你这个板子蛮简易的,先布好局然后再走,不要着急

OK
