PADS2005导入DXF文件,板框没有闭合

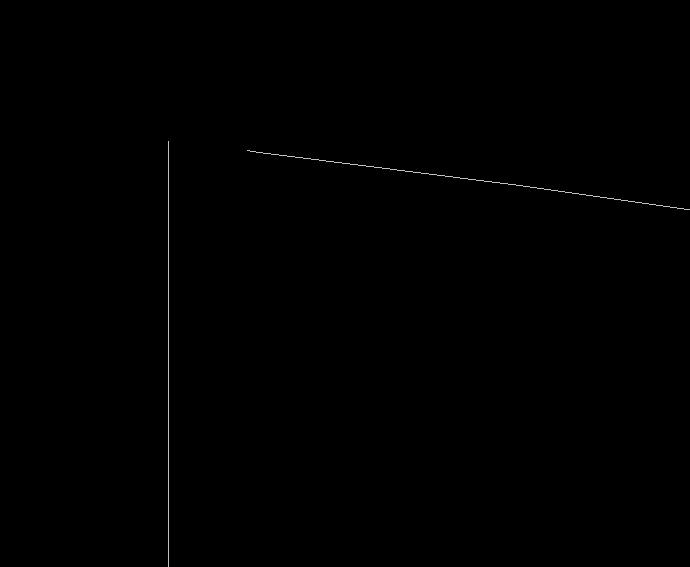

我在AUTOCAD中已经通过延升和剪切工具,让其完全闭合了,不知为什么导入PADS2005,那两根线就分开了,其中一根是圆弧,看两线的坐标又显示是合起来了,做成GERBER也还是看到分开了,请问有人知道这个问题怎么去解决吗,

我在AUTOCAD中已经通过延升和剪切工具,让其完全闭合了,不知为什么导入PADS2005,那两根线就分开了,其中一根是圆弧,看两线的坐标又显示是合起来了,做成GERBER也还是看到分开了,请问有人知道这个问题怎么去解决吗,

我也碰到过此问题,有那位高手知道?

新打開一個DWG文件將AUTOCAD中修改OK後的圖COPY進去，生成DXF文件後再重新導入到PADS即可。

在CAD中选中需要闭合的线段,然后打开它的属性选项栏,你可以在里面看到它是否已经闭合

存"DXF"文件的时候,版本选Autocad R12/R14

CAD里面需要爆炸

在AUTOCAD里查属性是有闭合的,

而且我也是在AUTOCAD里COPY的,因为有几个图,我一般只选框和一些重要零件的放置线,然后重新做成一个DXF文件,版本一般也是选Autocad R12/R14,
