CAM层的困扰

时间:10-02 整理:3721RD 点击:

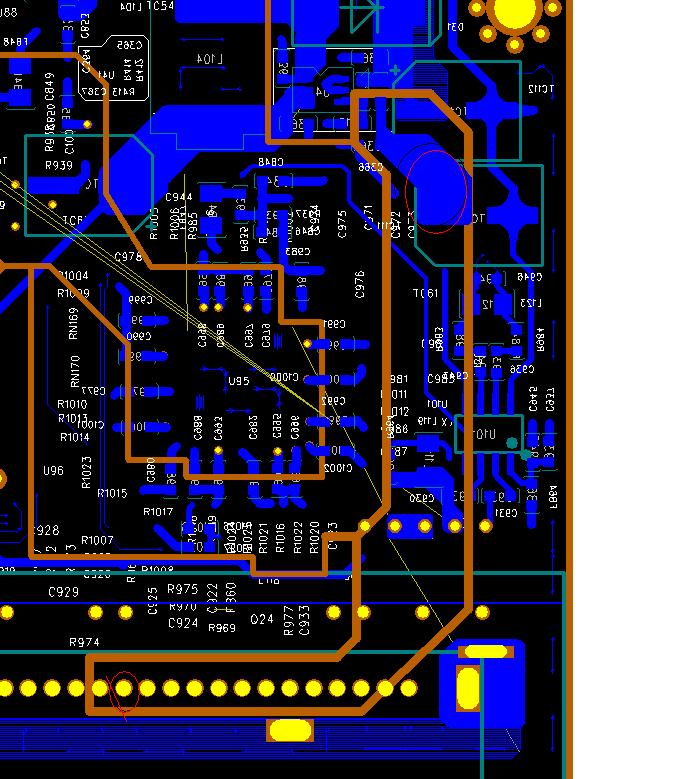

如文件图,真接发我是搞了好久也不知怎么直接发图,所以只好做成个文件了,就是在CAM层,如果用的是分割他所包含的焊盘有好多(如图,我只有两个红圈的地方是相连的)我要怎么去分别只有这俩个焊盘是相联的呢,,如果说看网络,可以分别出来,但是如果我出GERBER给PCB厂呢,他们怎么知道哪些点是连着的,他会不会把分割层里面的焊盘全部连起来了,?多谢各位啦!


不好意思,没把图传上去

怎么没人帮我啊?请指点啊,大侠们!

最好直接发给厂家,在附件中插入即可,生成文件给人家,除非你知道厂家需要哪几种文件,否则怎么给你做

我这个是四层板,在第三层,电源层是相联的,

你检查 gerber 就可以看出来了,那些相连那些不相连一看就知道了。

厂家是按 Gerber 数据打板的,Gerber 没有问题就行了。
