怎么样才能显示出元件值啊？》

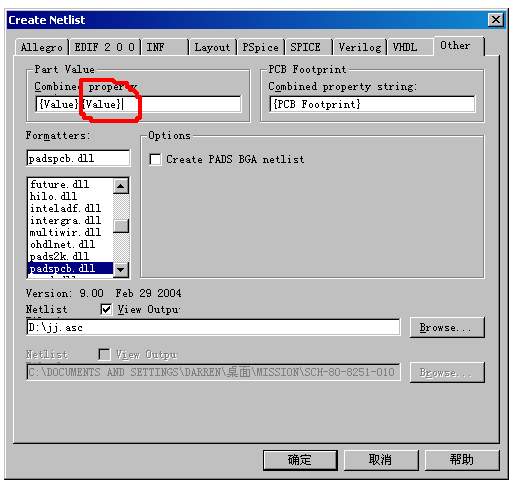

在论坛中看见许多高手说可以在ORCAD导出net 时候加一个值：{value}就可以，可我试过了，最终还是没有成功，也许我加错了地方，还望那个好心人能以图来说明，另一方法说先打开ECO TOOBLAR，然后点击Edit/Attribute manager,然后在弹出的对话框里最后一项（VALUE）把所要的值填进去就OK了。我也照试过，但我发现在我的Edit下面根本就没有Attribute manager这一项,倒是有Attribute list 和 Attribute dictionary这两项，我加{Value}是加在图中红色的那个地方，烦请高手能贴个图来说明一下，谢谢！

放在右面的条条里，与PCB FOOTPRINT用逗号隔开：{PCB Footprint},{Value},这样导出来就有值了。

二楼的兄弟，依你的方法导入之后,还是没有元件值啊?我将颜色属性全打开了，可还是见不到元件值，倒是元件的封装值给显示出来了,是不是在POWER PCB中还要设置什么啊

你可以看到它的属性里已经有了值，要想叫它显示出来，在powerpcb中，选中元件，按右键，add new lable,选值确定，就会显示出来。

对，没错，属性中的确是有值，而且照4楼的方法是显示出来了，但一定得这样的方法才能使它显示出来吗，那有几百个元件这样一个一个的搞那不很费时间?

可以一下子把全部元件选了一次显示出来啊

如果我定义了footprint Lib,我在从Capture转到PCB editor后,在placement时,我可以看到我定义的元件可是却没有办法使他在PCB board图中选中显示出来,这是什么问题?

全部选择了，根本就不能执行Crtl+Q 进行操作啊。

不是执行ctrl+q,是add new lable.

顶一下
