cam plane 层内布线见图

时间:10-02 整理:3721RD 点击:

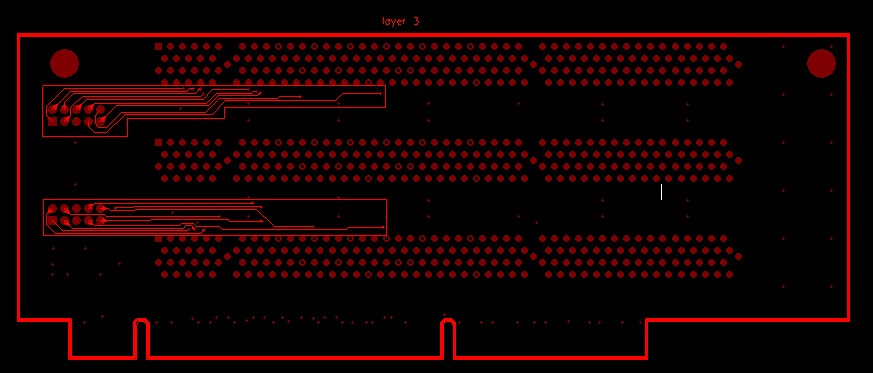

如上图为cam plane层,内部有两个框,是2D LINE线的封闭框,内有多根走线,而CAM PLANE 应该是负片,封闭框会被蚀刻,那框内铜线为什么不被蚀刻,有没有办法看负片真实图。

为什么不用混合分割层呢,在那里面就可以走线了,不用这么麻烦!

如果这是负片,那么这种走线方式应该是错误,负片的处理方式应该是有走线的地方是没有铜皮的地方,与正片正好相反。

不知道上图是你的走线(准备加工)还是已经是成品,如果是成品,那我就不懂了,只能请教了。

是我们公司的前辈画的,已成成品,我也疑惑!

不用疑惑,他一定是让供应商处理过了

如果供应商不理解的话,绝对出错

不过一般这种情况供应商有经验的都会和你确认。

用混合走线层要比平面层好的多,不容易做错!是平面层的话,输出就是负片的形式了,那样是不允许走线的!

绝对是和PCB板厂相沟通好的了

CAM PLANE 是平面层吗?那slit/mix plane层是什么层?哪一个层是负片处理层,哪一个层代表要作正片处理?这两个概念我一直没搞清楚,请哪位高人或前辈指导一下吧!
