从CAD中导入POWERPCB中,公制与英制的问题

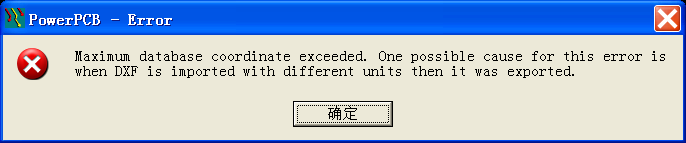

我在AUTOCAD中,用MM单位做好了外框,怎么在导入的时候DXF_FILE我选择"Metric",怎么会出现单位不匹配的情况(如图所示)！而选"MILS"可以导入,但是变小了！

是怎么一回事,请助一个快键的解决方法(除了在CAD里头缩放),谢谢！

我也想知道。

从AUTOCAD的DXF文件导入POWERPCB只能用英制单位，否则有39.7倍的大小差别

谢谢！如果在CAD中已经用公制的绘制了,你会使用什么方法去处理?

将CAD文挡复制一遍,生成PDF档.然后导入PCB就不会有尺寸问题.

这个问题我昨天就遇到过

我们经理是这样做的

把auocad里需要倒成dxf的选中复制

新开一个档  粘贴进去后另存为dxf（注意是2000）

具体为什么我也不是很清楚

谢谢！已解决！我知道是怎么回事情了

知道了也不说说，让大家共同学习。你就只会向别人索取啊?

我也不知道

感激不尽啊，小弟
