关于封装尺寸的问题,在线等急！

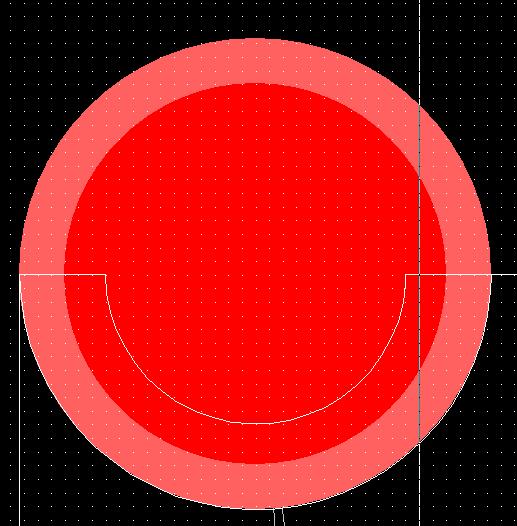

如图所示我要做一个封装孔径为0.28mm,PAD的整个大小为0.44mm,

于是我在POWER PCB Decal里设置 drill:0.28  diameter: 0.44

但是出来的尺寸大小跟导入到power  pcb中的dxf(机构图)不符.

请教各位大虾是何原因?

PP中有两种孔，金属化孔和非金属化孔，金属化孔会有一个孔壁铜厚度在里面，PP在生成孔的时候会自动将这部份计算在内，所以会出现上述现象。如非特殊要求，机构孔最后设为非金属化孔，这样就不会有差异。

 谢谢drywell的回答．

可是我要做的是PTH孔啊，即上下跟四周都要镀锡的，

如果就按照这个尺寸做洗出来的pcb板会不会跟实际尺寸

有差异?

这个应该问题不大。因为在生成GERBERR的时候，孔径还是设置的大小。

对于PCB厂家来说，他们一般为把GERBER上的孔径理解为成品孔径，也就是加了金属化孔铜厚之后的孔径，所以这应该不会有问题。

PLS check more careful

谢谢楼上两位热心的回答,我等出gerber的时候在检查看看.

再次感谢drywell的回答！
